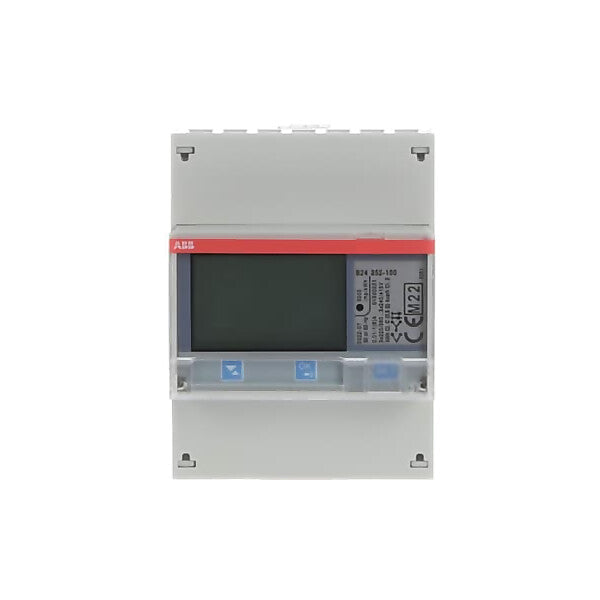

ABB Messwandlerzähler RS485 B24 352-100
548,53 €
UVP*
519,65 €
519,65 €
Sale
Ausverkauft
inkl. MwSt.
ggf. zzgl. Versand
Versandklasse 1
Verpackungseinheit: 1 Stk.
Verpackungseinheit: 1 Stk.
Nicht vorrätig
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Zählertyp | elektronisch |
| Nennstrom (In) | 6 A |
| Maximalstrom (Imax) | 6 A |
| Nennspannung (Un) N-L | 230..240 V |
| Nennspannung (Un) L-L | 380..415 V |
| Frequenz | 50..60 Hz |
| Leistungsaufnahme | 0,721 W |
| Genauigkeitsklasse | C |
| Polart | Vierleiter |
| Ausführung | Messwandler |
| Energieart | Wirk- und Blindleistung |
| Geeignet für | Bezug/Lieferung |
| Tarifausführung | Multitarif |
| Tarifsteuerung | extern |
| Messungsart Lastgang | nein |
| Rücklaufsperre | ja |
| Geeicht | ja |
| Zulassung | Measuring Instruments Directive |
| Impulsausgang | elektrisch |
| Impulsart | S0 |
| Impulsrate | 1..9999 Imp/kWh (kvarh) |
| Anzeigeart | digital |
| Montageart | REG |
| Breite in Teilungseinheiten | 4 |
| Breite | 70 mm |
| Tiefe | 65 mm |
| Höhe | 26,5 mm |
| Ausführung der Schnittstelle | sonstige |
| EDL40-Signatur | nein |
| Mit Sperrcode | ja |
| Anzahl der Stellen | 7 |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | sonstige |
Beschreibung
Drehstromzähler zur Messung eines Dreileiter- oder Vierleiter-Drehstromnetzes über einen Wandler-Anschluss CT (Wandlerverhältnis für Strom konfigurierbar) bis maximal 6 A. Folgende Werte werden über eine Siebensegmentanzeige mit bis zu 7 Stellen ausgegeben: Wirkenergie (Klasse 0,5) und Blindenergie (Klasse 2) für Import und Export, Leistungen, Ströme, Spannungen (L-L, L-N), Frequenz, cos phi, Power Faktor und Scheinleistung, sowohl je Phase als auch gesamt. Die Kommunikation kann über die integrierte Schnittstelle RS485 (Modbus RTU) oder über die Infrarotschnittstelle zur Anbindung eines KNX-Moduls erfolgen. Der Energiezähler hat 2 fest konfigurierte Ein- und Ausgänge. Der Ausgang kann wahlweise als Impulsausgang zur Ausgabe der Wirk- oder Blindenergie oder als Alarmausgang verwendet werden. Hier können bis zu 25 Alarmwerte (Schwellwerte mit Zeitverzögerung) eingestellt werden. Die Eingänge dienen zur Steuerung der Tarife bzw. zur Zählung externer Impulse. Der rücksetzbare Zwischenzähler ermöglicht das Messen individueller Intervalle. Zusätzlich erfasst der Zähler bis zu 4 Tarife. Der Zähler ist geeicht nach MID und zugelassen gemäß IEC. Die Einbaubreite beträgt 4 DIN-Module.
Hersteller-Informationen
Art.-Nr. 2CMA100183R1000
EAN 7392696001830
ABB AG
GB ABB STOTZ
Freisenbergstr. 2
DE-58513 Lüdenscheid
www.abb.de/asj
[email protected]
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
