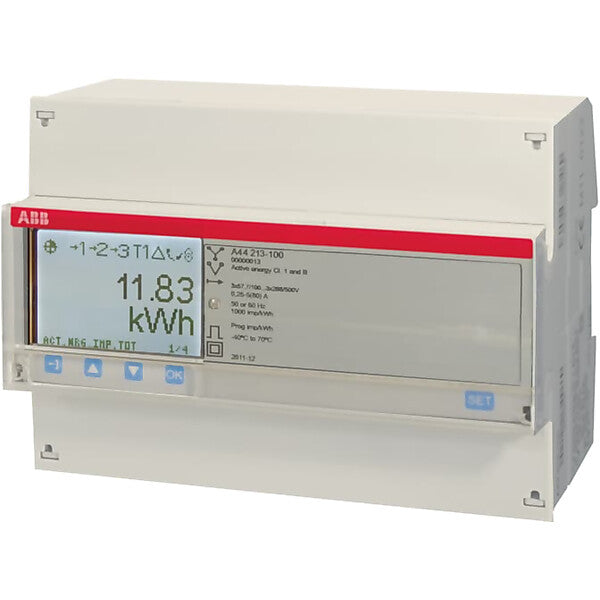

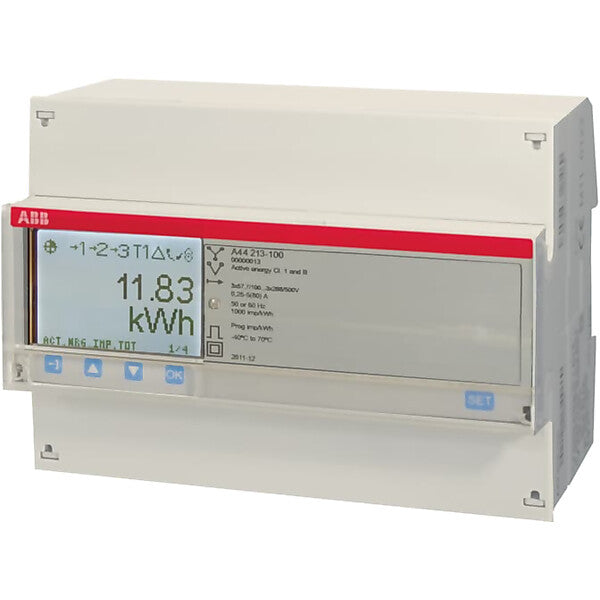

ABB Messwandlerzähler M-Bus A44 213-100
747,20 €
UVP*
707,87 €
707,87 €
Sale
Ausverkauft
inkl. MwSt.
ggf. zzgl. Versand
Versandklasse 1
Verpackungseinheit: 1 Stk.
Verpackungseinheit: 1 Stk.
Nicht vorrätig
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Zählertyp | elektronisch |
| Nennstrom (In) | 6 A |
| Maximalstrom (Imax) | 6 A |
| Nennspannung (Un) N-L | 57,7..288 V |
| Nennspannung (Un) L-L | 100..500 V |
| Frequenz | 50..60 Hz |
| Leistungsaufnahme | 0,801 W |
| Genauigkeitsklasse | B |
| Polart | Vierleiter |
| Ausführung | Messwandler |
| Energieart | Wirk- und Blindleistung |
| Geeignet für | Bezug/Lieferung |
| Tarifausführung | Eintarif |
| Messungsart Lastgang | nein |
| Rücklaufsperre | ja |
| Geeicht | ja |
| Zulassung | Measuring Instruments Directive |
| Impulsausgang | elektrisch |
| Impulsart | S0 |
| Impulsrate | 1..9999 Imp/kWh (kvarh) |
| Anzeigeart | digital |
| Montageart | REG |
| Breite in Teilungseinheiten | 7 |
| Breite | 123 mm |
| Tiefe | 65 mm |
| Höhe | 26,5 mm |
| Ausführung der Schnittstelle | M-Bus |
| EDL40-Signatur | nein |
| Mit Sperrcode | ja |
| Anzahl der Stellen | 7 |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | sonstige |
Beschreibung
Drehstromzähler zur Messung eines Dreileiter- oder Vierleiter-Drehstromnetzes über einen Wandler-Anschluss CTVT (Wandlerverhältnis für Strom und Spannung konfigurierbar) bis maximal 6 A. Folgende Werte werden über ein weiß hinterleuchtetes Display mit bis zu 7 Stellen ausgegeben: Wirkenergie (Klasse 1) und Blindenergie (Klasse 2) für Import und Export, Leistungen, Ströme, Spannungen (L-L, L-N), Frequenz, cos phi, Power Faktor und Scheinleistung, sowohl je Phase als auch gesamt. Die Kommunikation kann über die integrierte Schnittstelle M-Bus oder über die Infrarotschnittstelle zur Anbindung eines KNX-Moduls erfolgen. Der Energiezähler hat einen Ausgang. Dieser kann wahlweise als Impulsausgang zur Ausgabe der Wirk- bzw. Blindenergie oder als Alarmausgang verwendet werden. Hier können bis zu 25 Alarmwerte (Schwellwerte mit Zeitverzögerung) eingestellt werden. Zähler ist geeicht nach MID und zugelassen gemäß IEC. Die Einbaubreite beträgt 7 DIN-Module.
Hersteller-Informationen
Art.-Nr. 2CMA170535R1000
EAN 7392696705356
ABB AG
GB ABB STOTZ
Freisenbergstr. 2
DE-58513 Lüdenscheid
www.abb.de/asj
[email protected]
Dokumente
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
