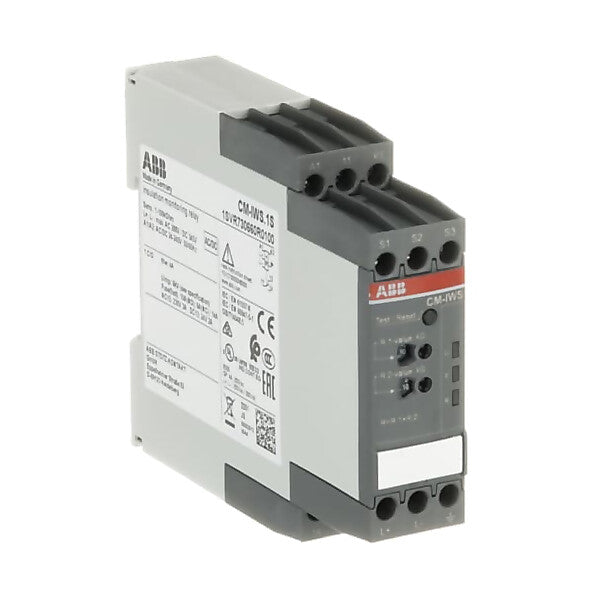

ABB Iso-Überwachungsrelais 1-100kOhm CM-IWS.1S
454,82 €
UVP*
259,96 €
259,96 €
Sale
Ausverkauft
inkl. MwSt.
ggf. zzgl. Versand
Versandklasse 1
Verpackungseinheit: 1 Stk.
Verpackungseinheit: 1 Stk.
Wird bestellt - Lieferzeit auf Anfrage
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Mit abnehmbaren Klemmen | nein |
| Funktion | für gemischte Netze |
| Externe Stromversorgung erforderlich | ja |
| Spannungsart der Versorgungsspannung | AC/DC |
| Versorgungsspannung AC 50 Hz | 24..240 V |
| Versorgungsspannung AC 60 Hz | 24..240 V |
| Versorgungsspannung DC | 24..240 V |
| Spannungsmessbereich | 0..300 V |
| Bemessungsbetriebsfrequenz | 15..400 Hz |
| Netzableitkapazität | 10 µF |
| Ansprechwert Impedanz 1 | 1..100 kOhm |
| Ansprechwert Impedanz 2 | 1..100 kOhm |
| Anzeige des Isolationswertes | nein |
| Fehlerspeicherung möglich | ja |
| Anzahl der Kontakte als Öffner | 1 |
| Anzahl der Kontakte als Schließer | 1 |
| Anzahl der Kontakte als Wechsler | 1 |
| Spannungsart der Betriebsspannung | AC |
| Betriebsspannung AC 50 Hz | 230 V |
| Betriebsspannung AC 60 Hz | 230 V |
| Bemessungsschaltstrom | 3 A |
| Breite | 22,5 mm |
| Höhe | 3,3701 mm |
| Tiefe | 103,7 mm |
Beschreibung
Die hohe Zuverlässigkeit von IT-Systemen wird durch kontinuierliche Isolationsüberwachung
gewährleistet. Eine Isolationsüberwachung erkennt sich entwickelnde Isolationsfehler und
meldet sofort, dass der Wert unter das Minimum gefallen ist. Dies verhindert eine Betriebsunterbrechung
durch einen zweiten, schwereren Isolationsfehler.
ABB entwickelte eine völlig neue Isolationsüberwachungs-Gerätereihe für AC, DC oder AC/DC
IT-Systeme bis 690 V AC oder 1000 V DC. Mit lediglich 4 Geräten können die meisten Standardanwendungen
bedient werden. Zusätzlich wurde eine Version für solare Anwendungen mit
erhöhter Ableitkapazität hinzugefügt.
gewährleistet. Eine Isolationsüberwachung erkennt sich entwickelnde Isolationsfehler und
meldet sofort, dass der Wert unter das Minimum gefallen ist. Dies verhindert eine Betriebsunterbrechung
durch einen zweiten, schwereren Isolationsfehler.
ABB entwickelte eine völlig neue Isolationsüberwachungs-Gerätereihe für AC, DC oder AC/DC
IT-Systeme bis 690 V AC oder 1000 V DC. Mit lediglich 4 Geräten können die meisten Standardanwendungen
bedient werden. Zusätzlich wurde eine Version für solare Anwendungen mit
erhöhter Ableitkapazität hinzugefügt.
Hersteller-Informationen
Art.-Nr. 1SVR730660R0100
EAN 4016779852609
ABB AG
GB ABB STOTZ
Freisenbergstr. 2
DE-58513 Lüdenscheid
www.abb.de/asj
[email protected]
