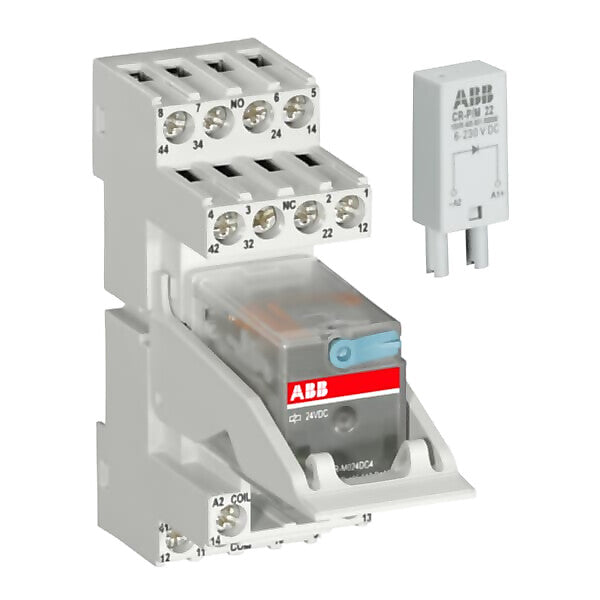

ABB Interface-Relais komplett mit Sockel CR-M230AC4GSS92CV

Schaltrelais

Art.-Nr.
V-E4-6711063
EAN
4016779927802
Hersteller-Art.-Nr.
1SVR405618R3112
Hersteller
ABB
Herstellerprogramm
CR-M
Zolltarifnummer
85364900

226,16 € UVP*

129,27 €

Sale Ausverkauft

25,85 € Stk.

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 5 Stk.

1 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Ausführung des elektrischen Anschlusses	Schraubanschluss
Komplettgerät mit Sockel	ja
Mit abnehmbaren Klemmen	nein
Mit LED-Anzeige	nein
Bemessungssteuerspeisespannung AC 50 Hz	230 V
Bemessungssteuerspeisespannung AC 60 Hz	230 V
Spannungsart zur Betätigung	AC
Antrieb, Polung	gepolt
Schaltverhalten des Antriebs	monostabil
Anzahl der Kontakte als Wechsler	4
Art des Schaltkontaktes	Einfachkontakt
Mit zwangsgeführten Kontakten	nein
Werkstoff des Kontaktes	Silber-Nickel (AgNi)
Werkstoff der Kontaktbeschichtung	sonstige
Spannungsart der Betriebsspannung	AC/DC
Nennstrom	6 A
Schutzart (IP)	IP40
Schutzart (RT) nach IEC 61810-7	RT I
Breite	28 mm
Höhe	80 mm
Tiefe	76 mm

Beschreibung

Als Schnittstelle verbinden Interfacerelais die elektronische Steuerungsebene, beispielsweise SPS mit der Ebene der Sensoren/Stellglieder. Hierbei übernehmen sie verschiedene Funktionen: Schalten von Gleich- oder Wechselspannungslasten mit unterschiedlichen ohmschen, induktiven sowie kapazitiven Anteilen, Schalten im Spannungsbereich von einigen mV bis 250 V, Schalten im Stromstärkenbereich von einigen mA bis 12 A, Verstärken schwacher Steuersignale, Potentialtrennung von Steuer- und Lastkreisen sowie die Signalvervielfachung. Die CR-M Reihe verfügt über 13 verschiedene Spulenspannungen mit 2-4 Wechslerkontakte. Eine eingebaute Prüftaste für manuelle Betätigung und Verriegelung der Ausgangskontakte, sowie Relaisvarianten mit oder ohne eingebauter LED können ausgewählt werden. Zwei Sockelvarianten werden angeboten: Standardsockel und logischer Sockel. Steckbare Funktionsmodule wie Verpolschutz / Freilaufdiode, RC-Glieder oder Überspannungsschutz erweitern die einsatzgebiete der steckbaren Miniaturrelais.

Hersteller-Informationen

Art.-Nr. 1SVR405618R3112
EAN 4016779927802

ABB
ABB AG
GB ABB STOTZ
Freisenbergstr. 2
DE-58513 Lüdenscheid
www.abb.de/asj
[email protected]
