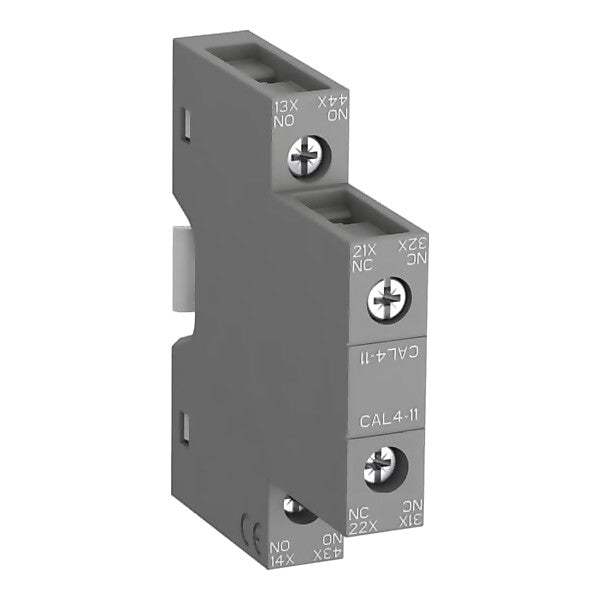

ABB Hilfsschalterblock CAL4-11
Verpackungseinheit: 1 Stk.
6 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 7 bis 14 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Anzahl der Kontakte als Schließer | 1 |
| Anzahl der Kontakte als Öffner | 1 |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 4 A |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Ausführung | aufsteckbar |
| Montageart | Seitenanbau |
| Fassung | ohne |
Beschreibung
Typen von Hilfskontaktblöcken für frontseitige Montage:
CA4 1 oder 4-poliger Block mit Sofort-Schließer- und Öffnerkontakten
CC4 1-poliger Block, mit voreilendem Schließer und nacheilendem Öffner
CAT4 2-poliger Block mit 1-Sofort-Schließer- und 1-Öffnerkontakt und Anschluss für A1 / A2 Spulenklemmen vorn.
Wählen Sie die Art der 4-poligen CA4-..E, CA4-..M, CA4-..U oder CA4-..N Hilfskontaktblöcke für den jeweiligen Schütz- oder Hilfsschütztyp anhand der Standardanforderungen (siehe Kennzeichnung und Lage der Anschlussklemmen).
Typen von Hilfskontaktblöcken für seitliche Montage:
CAL4 2-poliger Block mit Sofort-Schließer- und Öffnerkontakten.
Zum Anbau auf der rechten bzw. linken Seite des Schützes.
Die Hilfskontaktblöcke mit im Lieferzustand offenen Schraubklemmen sind gegen versehentliches Berühren geschützt und verfügen über die entsprechende Funktionskennzeichnung.
Hersteller-Informationen
Art.-Nr. 1SBN010120R1011
EAN 3471523130043
ABB AG
GB ABB STOTZ
Freisenbergstr. 2
DE-58513 Lüdenscheid
www.abb.de/asj
[email protected]
