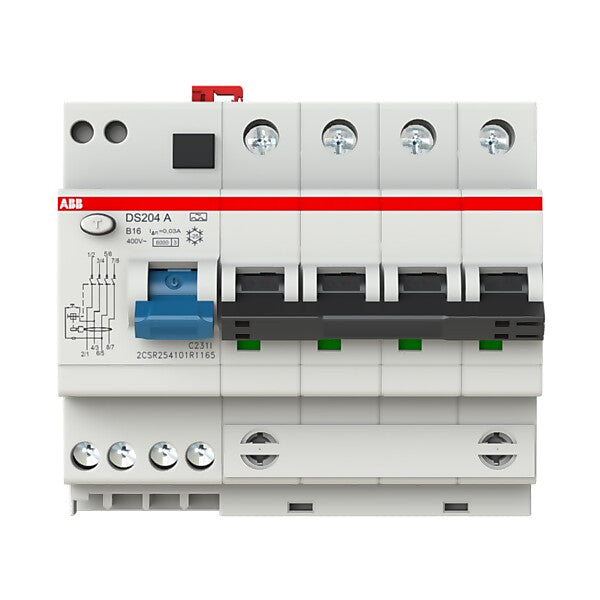

ABB FI/LS-Schalter DS204A-B16/0,03

Verteilerbaugruppe mit Kombi. FI-Schalter/Leitungsschutzsch.

Art.-Nr.
V-E4-0211192
EAN
8012542859802
Hersteller-Art.-Nr.
2CSR254101R1165
Hersteller
ABB
Herstellerprogramm
DS200
Zolltarifnummer
85363010

328,62 € UVP*

311,32 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

3 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Bemessungsstrom	16 A
Bemessungsfehlerstrom	30 mA
Anzahl der abgesicherten Pole	4
Mitschaltender Neutralleiter	nein
Auslösecharakteristik	B
Abschaltleistung	6 kA
Anzahl der Kombinationen FI-Schalter/Leitungsschutzschalter	1
Verdrahtung auf Reihenklemme	nein
Höhe	93 mm
Breite	105 mm
Tiefe	69 mm

Beschreibung

FI/LS-Kombinationen (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von 1P+N, 2P, 3P+N oder 4P-Stromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnorm IEC/EN 61009-1 (VDE 0664-20). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS200 fit für den weltweiten Einsatz. Bemessungsschaltvermögen Icn = 6.000 A nach IEC/EN 61009-1 (VDE 0664-20) für RCDs (Fehlerstrom-Schutzeinrichtungen) in Wohnbau und ähnliche Anwendungen, Icu = 10 kA nach IEC/EN 60947-2 (VDE 0660-101) für MCBs (LS) in Industrieanwendungen. RCBO DS200 Typ A ist 2-/4-polig geschützt (LS), 2-/4-polig schaltend.

Hersteller-Informationen

Art.-Nr. 2CSR254101R1165
EAN 8012542859802

ABB
ABB AG
GB ABB STOTZ
Freisenbergstr. 2
DE-58513 Lüdenscheid
www.abb.de/asj
[email protected]

Dokumente

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
