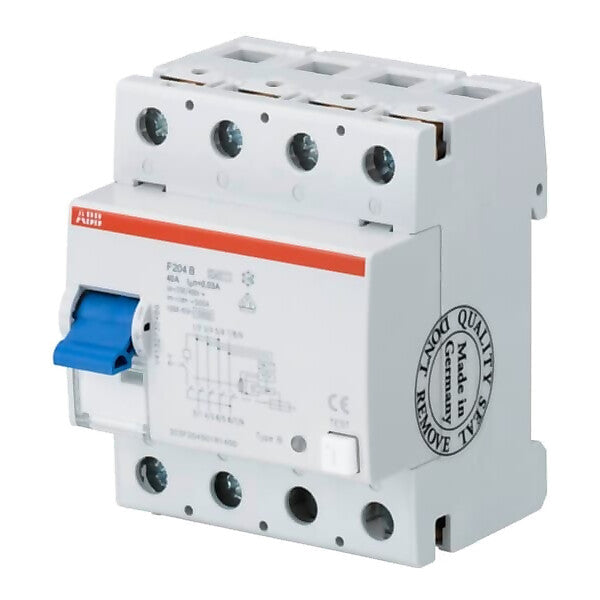

ABB FI-Schutzschalter 4P,TypB+,40A,30mA F204B+40/0,03
Verpackungseinheit: 1 Stk.
2 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 7 bis 14 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Polzahl | 4 |
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 40 A |
| Bemessungsfehlerstrom | 0,03 A |
| Bemessungsisolationsspannung Ui | 400 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Verlustleistung | 4 W |
| Montageart | DIN-Schiene |
| Fehlerstrom-Typ | sonstige |
| Selektiver-Typ | nein |
| Kurzzeitverzögerter Typ | ja |
| Kurzschlussfestigkeit (Icw) | 1 kA |
| Stoßstromfestigkeit | 3 kA |
| Spannungsart | AC |
| Mit Verriegelungsvorrichtung | ja |
| Frequenz | 50 Hz |
| Zusatzeinrichtungen möglich | ja |
| Schutzart (IP) | IP20 |
| Breite in Teilungseinheiten | 4 |
| Einbautiefe | 69 mm |
| Umgebungstemperatur während des Betriebs | -25..40 °C |
| Verschmutzungsgrad | 2 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0..25 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 25 mm² |
| RAL-Nummer (ähnlich) | 7035 |
| Gerätebreite | 72 mm |
| Explosionsgeschützt | nein |
| Gerätehöhe | 85 mm |
| Gerätetiefe | 75 mm |
Beschreibung
allstromsensitiv, 10 ms kurzzeitverzögert, stoßstromfest 3 kA
Fehlerstrom-Schutzschalter (RCCBs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530.
Die Fehlerstrom-Schutzschalter der Baureihe F200 B+ gewährleisten Schutz bei sinusförmigen Wechselströmen, pulsierenden Strömen und glatten Gleichfehlerströmen gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen für RCDs Typ A IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) und für Typ B+ DIN VDE 0664-400.
Einsatzgebiete sind vorwiegend in Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Die RCCB Typ B+ erfassen glatten Gleichfehlerströme, reagieren früher als die RCCB Typ B mit max. 420 mA und haben einen Frequenzbereich von 0 ... 20 kHz zur Erfassung des Fehlerstroms. Somit bieten sie gehobenen, vorbeugenden Brandschutz (erweiterter Brandschutz nach DIN VDE 0100-530) für z.B. feuergefährdete Betriebsstätten und Gewerbeeinheiten.
Hersteller-Informationen
Art.-Nr. 2CSF204701R1400
EAN 8012542042822
ABB AG
GB ABB STOTZ
Freisenbergstr. 2
DE-58513 Lüdenscheid
www.abb.de/asj
[email protected]
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
