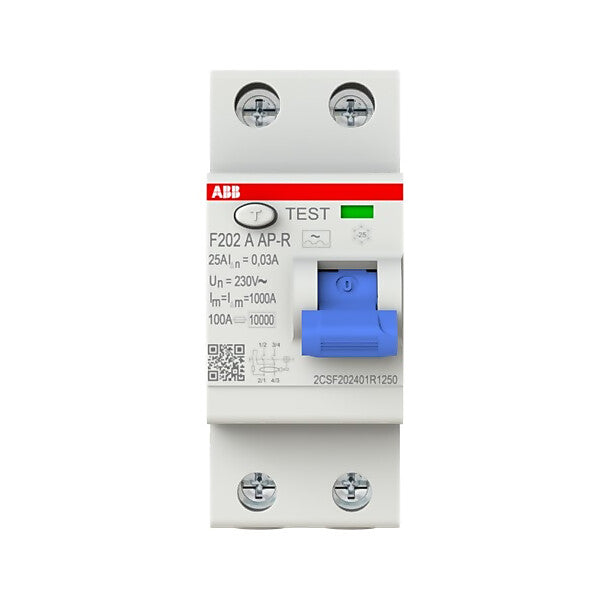

ABB FI-Schutzschalter 2p. 25A F202A-25/0,03AP-R

Fehlerstrom-Schutzschalter

Art.-Nr.
V-E4-0259180
EAN
8012542785101
Hersteller-Art.-Nr.
2CSF202401R1250
Hersteller
ABB
Herstellerprogramm
F200, System pro M compact
Zolltarifnummer
85363030

312,38 € UVP*

295,93 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

21 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Polzahl	2
Bemessungsspannung	230 V
Bemessungsstrom	25 A
Bemessungsfehlerstrom	0,03 A
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Verlustleistung	2 W
Montageart	DIN-Schiene
Fehlerstrom-Typ	A
Selektiver-Typ	nein
Kurzzeitverzögerter Typ	ja
Kurzschlussfestigkeit (Icw)	1 kA
Stoßstromfestigkeit	3 kA
Spannungsart	AC
Mit Verriegelungsvorrichtung	ja
Frequenz	sonstige
Zusatzeinrichtungen möglich	ja
Schutzart (IP)	IP20
Breite in Teilungseinheiten	2
Einbautiefe	69 mm
Umgebungstemperatur während des Betriebs	-25..55 °C
Verschmutzungsgrad	2
Anschließbarer Leiterquerschnitt mehrdrähtig	0..25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	25 mm²
RAL-Nummer (ähnlich)	7035
Gerätebreite	35 mm
Explosionsgeschützt	nein
Gerätehöhe	85 mm
Gerätetiefe	69 mm

Beschreibung

Fehlerstrom-Schutzschalter (RCCBs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Die Fehlerstrom-Schutzschalter der Baureihe F200 gewährleisten Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) und für F200 A bis 100 A UL 1053. Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den F200 fit für den weltweiten Einsatz.
Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 µs) = 3000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung.

Hersteller-Informationen

Art.-Nr. 2CSF202401R1250
EAN 8012542785101

ABB
ABB AG
GB ABB STOTZ
Freisenbergstr. 2
DE-58513 Lüdenscheid
www.abb.de/asj
[email protected]

Dokumente

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
