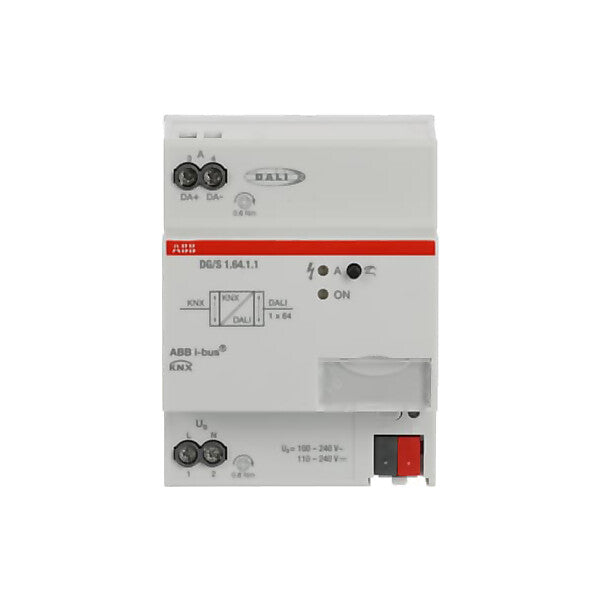

ABB DALI-Gateway Basic 1f DG/S1.64.1.1
Verpackungseinheit: 1 Stk.
19 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 7 bis 14 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Bussystem KNX | ja |
| Bussystem KNX-RF (Funk) | nein |
| Bussystem KNX Secure | nein |
| Bussystem KNX Secure-RF (Funk) | nein |
| Bussystem Funkbus | nein |
| Bussystem LON | nein |
| Bussystem Powernet | nein |
| Andere Bussysteme | ohne |
| Funk bidirektional | nein |
| Ausführung | Schnittstelle Beleuchtungssystem/DALI |
| Montageart | REG |
| Breite in Teilungseinheiten | 4 |
| Anzahl der Kanäle | 1 |
| Max. Anzahl der Geräte pro Kanal | 64 |
| Demontageschutz | nein |
| Mit LED-Anzeige | ja |
| Updatefähig | ja |
| Betriebsspannung | 100..240 V |
| Spannungsart | AC/DC |
| Leistungsaufnahme | 2 W |
| Protokoll | sonstige |
| Providerabhängig | nein |
| Visualisierung | nein |
| Web-Server | nein |
| Funkschnittstelle | nein |
| IR-Schnittstelle | nein |
| Schutzart (IP) | IP20 |
Beschreibung
Das Gerät dient der Ansteuerung von DALI oder DALI-2 Standard-Teilnehmer über ABB i-bus® KNX.
Ein DALI-Ausgang für max. 64 DALI-Teilnehmer.
Die DALI-Spannungsversorgung ist integriert.
Die Ansteuerung kann pro DALI-Teilnehmer (64), über Leuchtengruppen (16), gemeinsam im Broadcast oder über Szenen (16) erfolgen.
Umfangreiche Fehler- und Störmeldungen stehen zur Verfügung.
Die Funktionen Slave, Treppenlicht, Sperren und Zwangsführung sind integriert.
DALI-Notlichtkonverter nach EN 62386-202, DT1 werden unterstützt.
Über den Notlichtkonverter können Notlicht Funktionstest und Dauertests über KNX getriggert und das Ergebnis auf dem KNX zur Verfügung gestellt werden.
Andere DALI-Teilnehmer, z.B. DT6 oder DT8 sind über Standard DALI Befehle nach EN 62386-102 ansteuerbar.
Zur Diagnose und individuellen Änderung der DALI-Adresse oder Gruppenzuordnung steht ein separates Softwaretool (ABB i-bus® Tool) zur Verfügung.
: KNX
Hersteller-Informationen
Art.-Nr. 2CDG110198R0011
EAN 4016779942669
ABB AG
GB ABB STOTZ
Freisenbergstr. 2
DE-58513 Lüdenscheid
www.abb.de/asj
[email protected]
