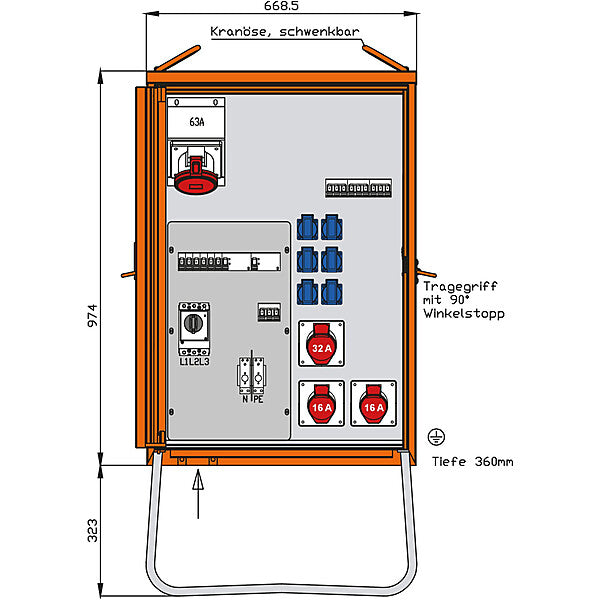

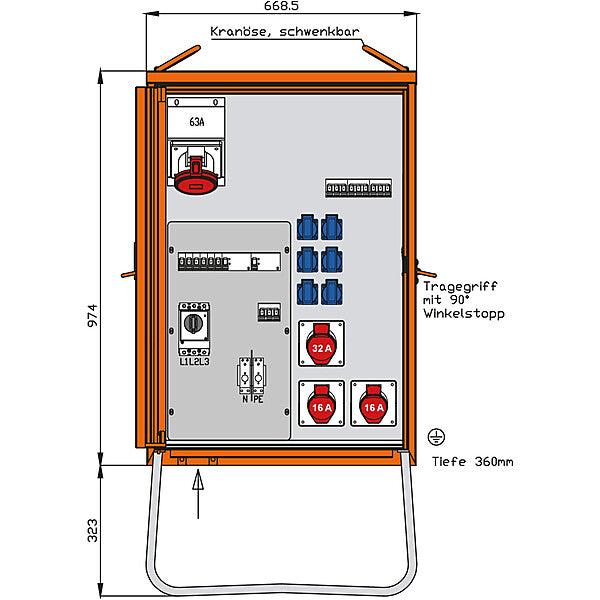

WALTHER-WERKE Verteilerschrank 55kVA WV0363R1

Baustromverteiler

Art.-Nr.
V-E4-0688150
EAN
4015609061082
Hersteller-Art.-Nr.
WV0363R1
Hersteller
WALTHER-WERKE
Zolltarifnummer
85371098

5.998,79 € UVP*

3.216,38 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 3
Verpackungseinheit: 1 Stk.

1 auf Lager - Lieferung 3 bis 5 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Ausführung	Verteilerschrank
Bemessungsspannung	230/400 V
Bemessungsstrom	80 A
Anschlussleistung	55 kVA
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)	2
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)	1
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)	1
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)	6
Hauptschalter	Leistungsschalter
Hauptschalter-Bemessungsstrom	80 A
Anzahl der Pole Hauptschalter	3
Anzahl der Leitungsschutzschalter	10
Fehlerstrom-Typ	B
Anzahl der Fehlerstrom-Schutzschalter 30 mA	2
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	ja
Werkstoff des Gehäuses	sonstige
Breite	669 mm
Höhe	974 mm
Tiefe	360 mm

Beschreibung

WALTHER VerteilerschrankAnschlussleistung: 55kVAnach IEC61439-4Gehäuse (H08) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Größe ca.: 974 x 669 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mmAnschluss:1 Leistungsschalter 3P 80A mit thermisch-magnetischem Auslöser mit Rahmenklemmen 10-50 mm²Abgang / Absicherung:1 RCD-Schutzschalter 4P 63A/30mA -B- mit Leitungsschutzschalter (MCB) 3P 63A -D-1 CEE-Anbaudose 63A 5P 400V 6h ohne Vorsicherung -direkt ab RCD-1 CEE-Anbaudose 32A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 32A -C-2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-1 RCD-Schutzschalter 4P 40A/30mA -A-6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-

Hersteller-Informationen

Art.-Nr. WV0363R1
EAN 4015609061082

WALTHER-WERKE
Walther Werke
Ferdinand Walther GmbH
Ramsener Str. 6
DE-67304 Eisenberg
www.walther-werke.de
[email protected]

Dokumente

Montageanleitung

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
