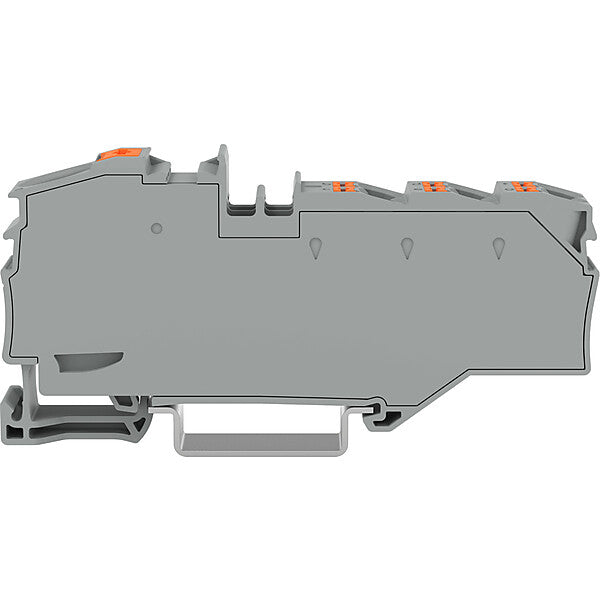

WAGO Verteilerklemme 2216-8031

Merkmal	Wert
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..25 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,5..16 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,5..16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..16 mm²
Bemessungsstrom In	76 A
Bemessungsspannung	800 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	7
Geeignet für Leiterwerkstoff	Kupfer
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	sonstige
Betriebstemperatur	105 °C
Breite	12,8 mm
Höhe	87 mm
Tiefe	43,5 mm
Explosionsgeprüfte Ausführung "Ex e"	ja
Abschlussplatte erforderlich	nein
Farbe	grau
Etagen intern gebrückt	nein

Verteilerklemme; mit Drücker; 1 x 16 mm² / 6 x 4 mm²; mit integrierter Abschlussplatte; für Anwendungen Ex e II geeignet; seitliche und mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 16,00 mm²; grau

Verteilerklemme Serie 2216 mit Push-in CAGE CLAMP®

Die Verteilerklemme mit der Artikelnummer 2216-8031 ermöglicht eine ordentliche Elektroinstallation. Bei dieser Verteilerklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 18 bis 20 mm  erforderlich. Mit Verteilerklemmen lassen sich Potentialverteilungen extrem kompakt mit nur einer Klemme umsetzen. Ihr Aufbau ermöglicht den Anschluss von größeren Leiterquerschnitten auf der einen und mehreren kleinen Leiterquerschnitten auf der anderen Seite. Neben der Potentialverteilung können diese Klemmen auch für die Sammlung von Potentialen eingesetzt werden. Bei diesem Produkt wird die Push-in CAGE CLAMP®- wie auch Push-in CAGE CLAMP®-Technologie genutzt. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe (12,8 x 87 x 43,5) mm. In Abhängigkeit von der Leiterart eignet sich diese Verteilerklemme für Leiterquerschnitte von 0,5 mm² bis 16 mm² zum einen und für Leiterquerschnitte von 0,5 mm² bis 6 mm² zum anderen. Diese Durchgangsreihenklemme wird durch einen Drücker betätigt. Die TOPJOB® S Reihenklemmen schaffen in verschiedenen Industrieanwendungen und in der modernen Gebäudeinstallation eine zuverlässige elektrische Verbindung. Sie ermöglichen schnelles Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Art.-Nr. 2216-8031
EAN 4066966661545

WAGO
WAGO GmbH & Co. KG
Hansastr. 27
DE-32423 Minden
www.wago.com
[email protected]
