Befestigungs- und Abzweigmaterial
WAGO Verteilerklemme 0,2-10mmq grau 284-621
Verpackungseinheit: 1 Stk.
115 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 15 bis 30 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2..10 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,2..10 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,2..10 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,2..10 mm² |
| Bemessungsstrom In | 125 A |
| Bemessungsspannung | 800 V |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur | 105 °C |
| Breite | 17,5 mm |
| Höhe | 89 mm |
| Tiefe | 39,5 mm |
| Explosionsgeprüfte Ausführung "Ex e" | nein |
| Abschlussplatte erforderlich | nein |
| Farbe | grau |
| Etagen intern gebrückt | nein |
Beschreibung

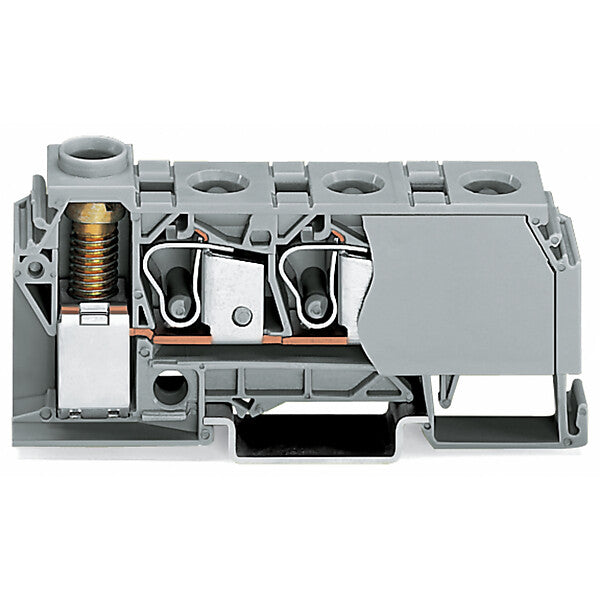

Verteilerklemme Serie 284, grau
Bei dieser Verteilerklemme mit der Artikelnummer 284-621 ist eine reibungslose Elektroinstallation der Schwerpunkt. Für den Leiteranschluss werden bei dieser Verteilerklemme Abisolierlängen von 12 bis 14 mm benötigt. Mit Verteilerklemmen lassen sich Potentialverteilungen extrem kompakt mit nur einer Klemme umsetzen. Ihr Aufbau ermöglicht den Anschluss von größeren Leiterquerschnitten auf der einen und mehreren kleinen Leiterquerschnitten auf der anderen Seite. Neben der Potentialverteilung können diese Klemmen auch für die Sammlung von Potentialen eingesetzt werden. Dieses Produkt basiert auf der CAGE CLAMP®- sowie die Schraubanschluss-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Eine zuverlässige Verbindung wird durch den Schraubanschluss gewährleistet, sofern die Schraube mit dem vorgesehenen Drehmoment festgezogen wird. Diese Anschlusstechnik ermöglicht es, alle Arten von Leitern zu verbinden. In Abhängigkeit von der Leiterart ist diese Verteilerklemme gemacht für Leiterquerschnitte von 0,2 mm² bis 10 mm² zum und für Leiterquerschnitte von 0,5 mm² bis 35 mm² zum anderen. Für diese Durchgangsreihenklemme erfolgt die Betätigung per Betätigungswerkzeug.
Hersteller-Informationen
Art.-Nr. 284-621
EAN 4045454282561
WAGO GmbH & Co. KG
Hansastr. 27
DE-32423 Minden
www.wago.com
[email protected]
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
