Befestigungs- und Abzweigmaterial

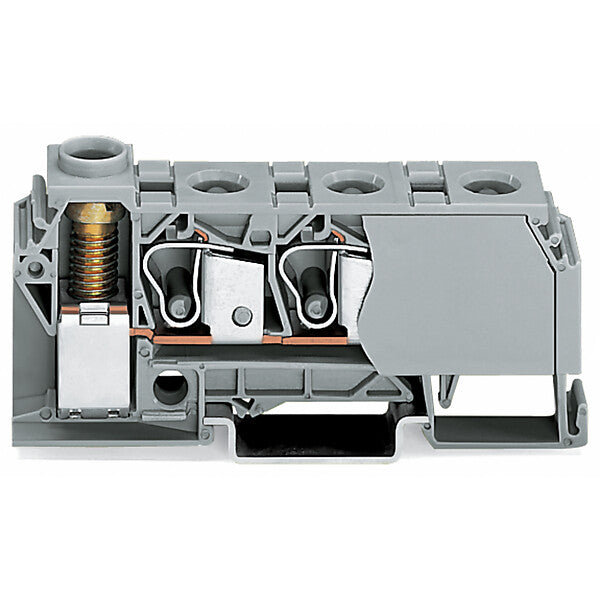

WAGO Verteilerklemme 0,2-10mmq blau 284-624
Verpackungseinheit: 1 Stk.
29 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 15 bis 30 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2..10 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,2..10 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,2..10 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,2..10 mm² |
| Bemessungsstrom In | 125 A |
| Bemessungsspannung | 800 V |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur | 105 °C |
| Breite | 17,5 mm |
| Höhe | 89 mm |
| Tiefe | 39,5 mm |
| Explosionsgeprüfte Ausführung "Ex e" | nein |
| Abschlussplatte erforderlich | nein |
| Farbe | blau |
| Etagen intern gebrückt | nein |
Beschreibung
Verteilerklemme Serie 284 mit Betätigungswerkzeug
Die Verteilerklemme hat die Artikelnummer 284-624 und schafft eine saubere ordentliche Elektroinstallation. Bei dieser Verteilerklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 12 bis 14 mm erforderlich. Mit Verteilerklemmen lassen sich Potentialverteilungen extrem kompakt mit nur einer Klemme umsetzen. Ihr Aufbau ermöglicht den Anschluss von größeren Leiterquerschnitten auf der einen und mehreren kleinen Leiterquerschnitten auf der anderen Seite. Neben der Potentialverteilung können diese Klemmen auch für die Sammlung von Potentialen eingesetzt werden. Dieses Produkt ist mit der CAGE CLAMP®- wie auch Schraubanschluss-Technologie ausgerüstet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Bei einem Schraubanschluss ist das Anziehen der Schraube mit dem vorgegebenen Drehmoment erforderlich. Dadurch wird eine sichere physische und elektrische Verbindung der angeschlossenen Leiter ermöglicht. In Abhängigkeit von der Leiterart eignet sich die Verteilerklemme für Leiterquerschnitte von 0,2 mm² bis 10 mm² zum einen und für Leiterquerschnitte von 6 mm² bis 35 mm² zum anderen. Diese Durchgangsreihenklemme wird durch ein Betätigungswerkzeug betätigt.
Hersteller-Informationen
Art.-Nr. 284-624
EAN 4045454282578
WAGO GmbH & Co. KG
Hansastr. 27
DE-32423 Minden
www.wago.com
[email protected]
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
