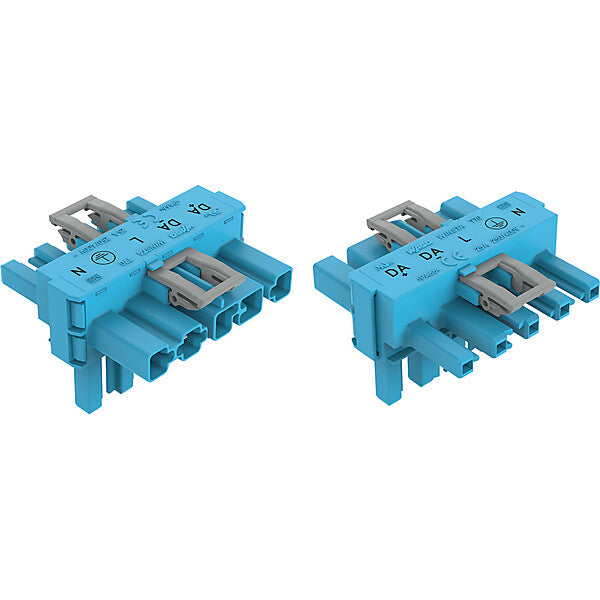

WAGO T-Verteiler 1xSt., 2xBu., 5-p. 770-620
Verpackungseinheit: 1 Stk.
208 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 7 bis 14 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 25 A |
| Bemessungsstrom zur Leuchte | 25 A |
| Polzahl | 5 |
| Schutzart (IP) | IP20 |
| Anzahl der Eingänge | 5 |
| Anzahl der Ausgänge | 10 |
| Pol-Kennzeichnung | sonstige |
| Mechanische Codierung | ja |
| Farbe der Codierung/Kontakteinsatz | blau |
| Art der Verriegelung | im Steckverbinder integriert |
| Halogenfrei | ja |
| Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
| Werkstoff des Gehäuses | Polyamid (PA) |
| Brandlast | 0,12944 kWh |
| Kontaktmaterial | CuSn |
| Oberflächenbehandlung Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Durchgangswiderstand | 1 mOhm |
| Bemessungsstoßspannung | 6 kV |
| Länge | 48,9 mm |
| Höhe | 35,89999999 mm |
| Breite | 54 mm |
| Art des Verteilers | T-Verteiler |
| Art der integrierten Schaltung | ohne |
| Befestigungsmöglichkeit | nein |
Beschreibung
Verteiler WINSTA® MIDI mit Schutzart IP20
Der Verteiler aus der Familie WINSTA® MIDI mit Schutzart IP20 ist die intelligente Lösung für die sichere Elektroinstallation. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Gemäß der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Eine geregelte Beleuchtung, wie sie zum Beispiel im DALI-Standard umgesetzt wird, ist der Hauptanwendungsbereich von WINSTA® MIDI-Installationssteckverbinder mit Kodierung I. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie informieren über die Verwendungsbereiche des Produkts. Bei diesem Produkt beträgt der Bemessungsstrom 25 A damit ist es auch für leistungsstarke Verbraucher geeignet. Flexibilität bei der Installation von Anwendungen erlaubt Ihnen unsere Produktfamilie WINSTA® MIDI. Sie gewährleistet durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die unterschiedlichsten Anforderungen flexibel gerecht wird.
Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MIDI
Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Schutzart IP20 senken den Serviceaufwand und vermeiden unnötige Stillstände.
effektiver Fehlsteckschutz.
einfache Schaltungen.
für Steuerung von Licht (DALI-Standard).
passgenaue Abmessungen.
strukturierte und schnelle Elektroinstallation.
Hersteller-Informationen
Art.-Nr. 770-620
EAN 4044918934985
WAGO GmbH & Co. KG
Hansastr. 27
DE-32423 Minden
www.wago.com
[email protected]
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
