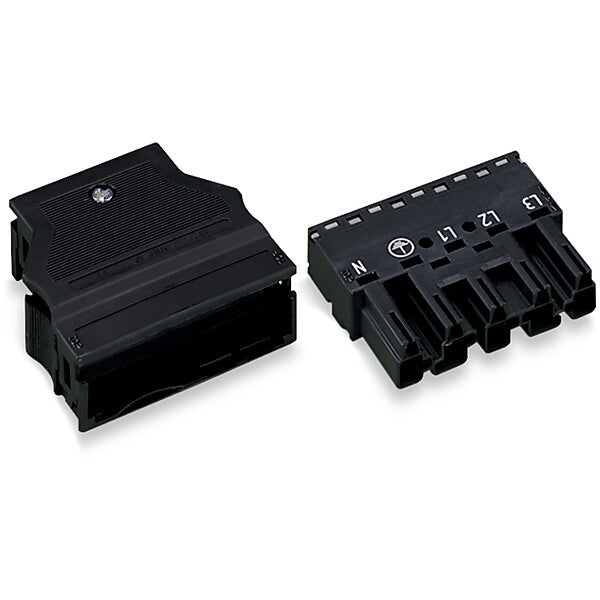

WAGO Stecker 2x0,5-4mmq schwarz 770-115
Verpackungseinheit: 1 Stk.
357 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 15 bis 30 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Ausführung | Stecker |
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 25 A |
| Polzahl | 5 |
| Schutzart (IP) | IP20 |
| Anschlussart | Federzuganschluss |
| Kabeldurchmesser | 9..13 mm |
| Anschlussquerschnitt (feindrähtig) | 0,5..4 mm² |
| Anschlussquerschnitt (eindrähtig) | 0,5..4 mm² |
| Anzahl der Anschlüsse je Pol | 2 |
| Pol-Kennzeichnung | sonstige |
| Mechanische Codierung | ja |
| Farbe der Codierung/Kontakteinsatz | schwarz |
| RAL-Nummer Codierung/Kontakteinsatz | 9004 |
| Art der Verriegelung | separat |
| Mit Zugentlastung | ja |
| Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
| Werkstoff des Gehäuses | Polyamid (PA) |
| Halogenfrei | ja |
| Brandlast | 0,18778 kWh |
| Kontaktmaterial | CuSn |
| Oberflächenbehandlung Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Durchgangswiderstand | 1 mOhm |
| Bemessungsstoßspannung | 6 kV |
| Länge | 76 mm |
| Höhe | 17 mm |
| Breite | 54,6 mm |
Beschreibung
Stiftleiste WINSTA® MIDI 5-polig
Erfolgreich Anschlussverbindungen stecken, statt umständlich zu verschrauben: mit der Stiftleiste WINSTA® MIDI Kodierung A. Installationssteckverbinder von WAGO kommen zur Anwendung, wenn sich Kriterien an eine Installation wiederholen oder in einem bestimmten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Der Installationssteckverbinder WINSTA® MIDI mit Kodierung A in Weiß oder Schwarz wird üblicherweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie informieren über die Verwendungsbereiche des Produkts. Bei diesem Produkt beträgt der Bemessungsstrom 25 A damit ist es auch für leistungsstarke Verbraucher geeignet. Flexibilität bei der Installation bietet Ihnen unsere Produktfamilie WINSTA® MIDI. Sie leistet durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die allen Planungen flexibel und individuell gerecht wird. Für die Abmantellänge kann ein Bereich bis 55 mm genutzt werden.
Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MIDI
WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Fehlsteckschutz von WAGO.
fehlsteckgeschützter Installationssteckverbinder.
für Steuerungen in der Automation.
für jede Netzanwendung.
einbaufertig, sofort nutzbar.
komfortable Installation und Inbetriebnahme.
