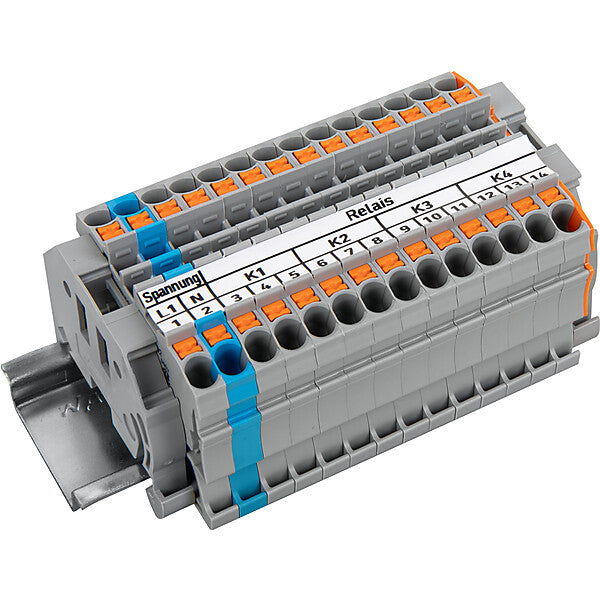

WAGO Relaisklemmenleiste 821-502
Verpackungseinheit: 1 Stk.
5 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 15 bis 30 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,25..4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25..2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,25..4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,25..2,5 mm² |
| Bemessungsstrom In | 24 A |
| Bemessungsspannung | 800 V |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 28 |
| Geeignet für Leiterwerkstoff | Kupfer |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur | -60..105 °C |
| Breite | 85,6 mm |
| Höhe | 48,5 mm |
| Tiefe | 32,9 mm |
| Explosionsgeprüfte Ausführung "Ex e" | ja |
| Abschlussplatte erforderlich | nein |
| Farbe | mehrfarbig |
| Etagen intern gebrückt | nein |
Beschreibung
Durchgangsklemme Serie 821, grau
Bei dieser Durchgangsklemme mit der Artikelnummer 821-502 steht ein einfacher und sicherer Anschluss im Fokus. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 10 bis 12 mm nötig. Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße betragen in Breite x Höhe x Tiefe (85,6 x 48,5 x 39,5) mm. In Abhängigkeit von der Leiterart ist die Durchgangsklemme gemacht für Leiterquerschnitte von 0,25 mm² bis 4 mm². Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).
Hersteller-Informationen
Art.-Nr. 821-502
EAN 4066966654158
WAGO GmbH & Co. KG
Hansastr. 27
DE-32423 Minden
www.wago.com
[email protected]
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
