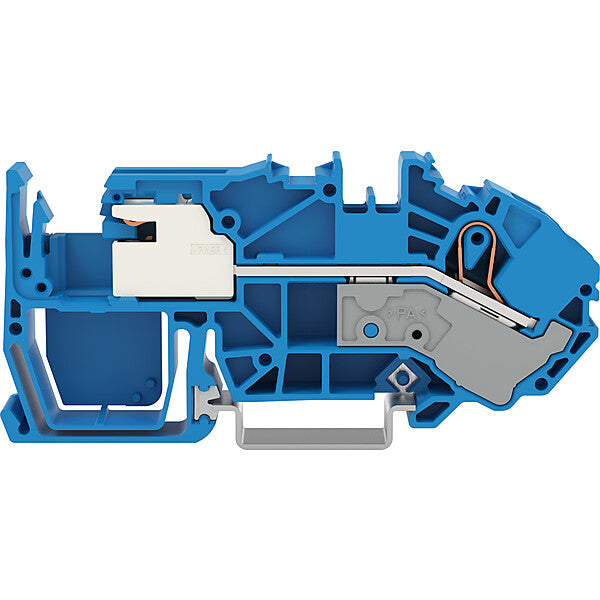

WAGO N-Trennklemme 2016-7714
Verpackungseinheit: 1 Stk.
844 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 15 bis 30 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5..25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25..16 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 2,5..16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5..16 mm² |
| Bemessungsstrom In | 76 A |
| Bemessungsspannung | 250 V |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Anzahl der Klemmstellen | 1 |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur | 105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Breite | 12 mm |
| Höhe | 99,7 mm |
| Tiefe | 40,8 mm |
| Anschlussplatte erforderlich | ja |
| Farbe | blau |
| Geeignet für N-Sammelschiene | 3x10 mm |
Beschreibung
N-Trennklemme Serie 2016 mit Push-in CAGE CLAMP®
Bei dieser N-Trennklemme (Artikelnummer 2016-7714) steht ein schneller und zuverlässiger Anschluss im Fokus. Diese N-Trennklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 18 und 20 mm . Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Abhängigkeit von der Leiterart eignet sich die N-Trennklemme für Leiterquerschnitte von 0,5 mm² bis 16 mm².
Hersteller-Informationen
Art.-Nr. 2016-7714
EAN 4045454685300
WAGO GmbH & Co. KG
Hansastr. 27
DE-32423 Minden
www.wago.com
[email protected]
