Industrietechnik/Automation > Schütze, Relais, Lastschalter

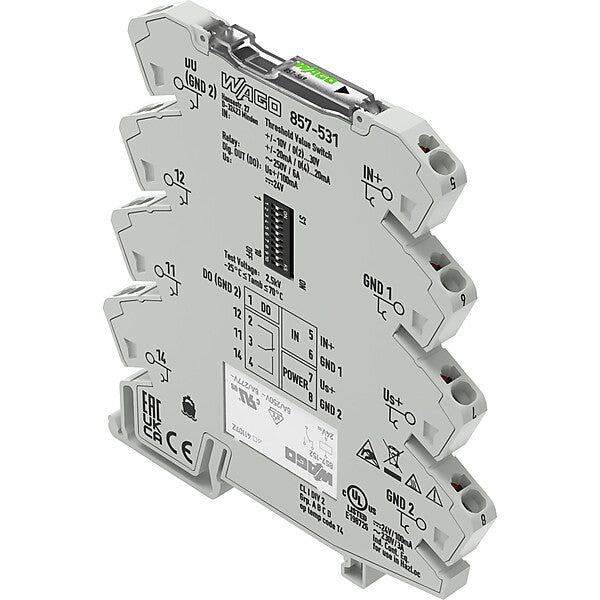

WAGO Grenzwertschalter konfigurierbar 857-531
Verpackungseinheit: 1 Stk.
9 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 15 bis 30 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Art der Spannungsversorgung | sonstige |
| Bemessungsversorgungsspannung DC | 16,8..31,2 V |
| Anzahl der Eingangsbereiche -10 V ... +10 V | 1 |
| Anzahl der Eingangsbereiche 0 V ... 30 V | 1 |
| Anzahl der Eingangsbereiche +10 V ... -10 V | 1 |
| Schaltspannung | 250 V |
| Schaltstrom | 6 A |
| Schaltleistung | 1250 VA |
| Anzahl der Kanäle | 1 |
| Störmeldeausgang | ja |
| Eigensicher nach EN 60947-5-6 NAMUR | nein |
| Galvanische Trennung zwischen den Eingängen | ja |
| Galvanische Trennung zwischen Eingang und Ausgang | ja |
| Galvanische Trennung zwischen Ausgang zu Ausgang | nein |
| Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen | ja |
| Höhe | 94 mm |
| Breite | 6 mm |
| Tiefe | 94 mm |
| Bürde | 200..100000 Ohm |
| Betriebstemperatur | -25..70 °C |
| Temperaturdrift | 0,01 %/K |
| Gerätebauart | sonstige |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Montageart | Schnappbefestigung Tragschiene |
| Schutzart (IP) | IP20 |
Beschreibung
Der Grenzwertschalter für Analogsignale dient zum Überwachen von analogen Normsignalen und zur Meldung von Signalzuständen, die eine voreingestellte Schwelle übersteigen.
Konfigurierbarer digitaler Schaltausgang:
GND-schaltend: Für alle Eingangswerte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, wird der Digitalausgang (DO) auf GND geschaltet.
Us-schaltend: Für alle Eingangswerte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, übernimmt der Digitalausgang (DO) den Wert der Versorgungsspannung.
Die voreingestellten Schaltschwellen liegen bei 0 % und bei 100 % (±0,25 V / ±0,5 mA) des Messbereichs des Eingangs. Über die Interfacekonfigurationssoftware können die Schaltschwellen angepasst werden.
Merkmale:
PC-Konfigurationsschnittstelle.
Wechslerrelaisausgang.
Kalibrierte Messbereichsumschaltung.
Grenzwerteinstellung über DIP-Schalter und eine Teach-in -Funktion mittels Drück- und Schiebeschalter.
Galvanische 3-Wege-Trennung mit 3kV-Prüfspannung.
Hersteller-Informationen
Art.-Nr. 857-531
EAN 4066966662375
WAGO GmbH & Co. KG
Hansastr. 27
DE-32423 Minden
www.wago.com
[email protected]
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
