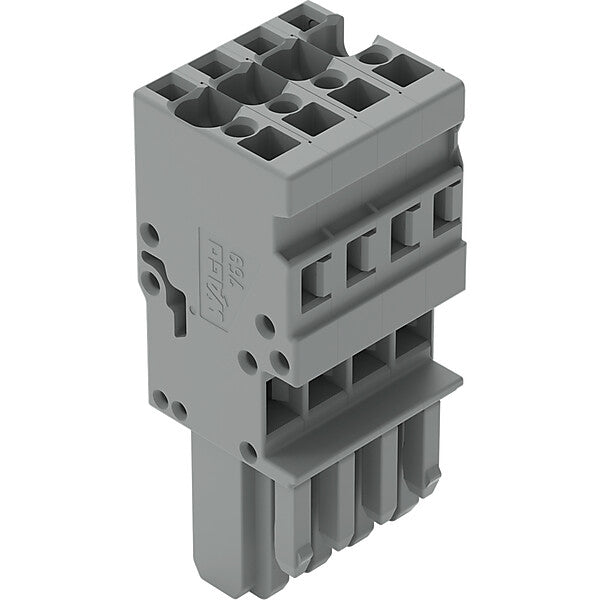

WAGO Federleiste 4pol. gr 769-104
Verpackungseinheit: 1 Stk.
3913 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 15 bis 30 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Explosionsgeprüfte Ausführung "Ex e" | nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,08..4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25..2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,08..4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,08..4 mm² |
| Bemessungsstrom In | 32 A |
| Bemessungsspannung | 500 V |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Polzahl | 4 |
| Anzahl der Klemmstellen je Pol | 1 |
| Montageart | sonstige |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur | 105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Halogenfrei | ja |
| Breite | 20 mm |
| Höhe | 18,3 mm |
| Tiefe | 45,2 mm |
| Abschlussplatte erforderlich | nein |
| Farbe | grau |
| Transparent | nein |
Beschreibung
Federleiste/Buchse Serie 769, grau
Bei dieser Federleiste/Buchse mit der Artikelnummer 769-104 ist eine ordentliche Elektroinstallation das Hauptaugenmerk. Für den Leiteranschluss werden bei dieser Federleiste/Buchse Abisolierlängen von 8 bis 9 mm benötigt. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen sind in Breite x Höhe x Tiefe (20 x 45,2 x 18,3) mm. In Abhängigkeit von der Leiterart ist die Federleiste/Buchse gemacht für Leiterquerschnitte von 0,08 mm² bis 4 mm². Für diese Federleiste/Buchse erfolgt die Betätigung per Betätigungswerkzeug.
Hersteller-Informationen
Art.-Nr. 769-104
EAN 4044918471442
WAGO GmbH & Co. KG
Hansastr. 27
DE-32423 Minden
www.wago.com
[email protected]
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
