WAGO Federleiste 13pol. grau 769-113
Verpackungseinheit: 10 Stk.
113 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 15 bis 30 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Explosionsgeprüfte Ausführung "Ex e" | nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,08..4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25..2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,08..4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,08..4 mm² |
| Bemessungsstrom In | 32 A |
| Bemessungsspannung | 500 V |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Polzahl | 13 |
| Anzahl der Klemmstellen je Pol | 1 |
| Montageart | sonstige |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur | 105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Halogenfrei | ja |
| Breite | 65 mm |
| Höhe | 18,3 mm |
| Tiefe | 45,2 mm |
| Abschlussplatte erforderlich | nein |
| Farbe | grau |
| Transparent | nein |
Beschreibung

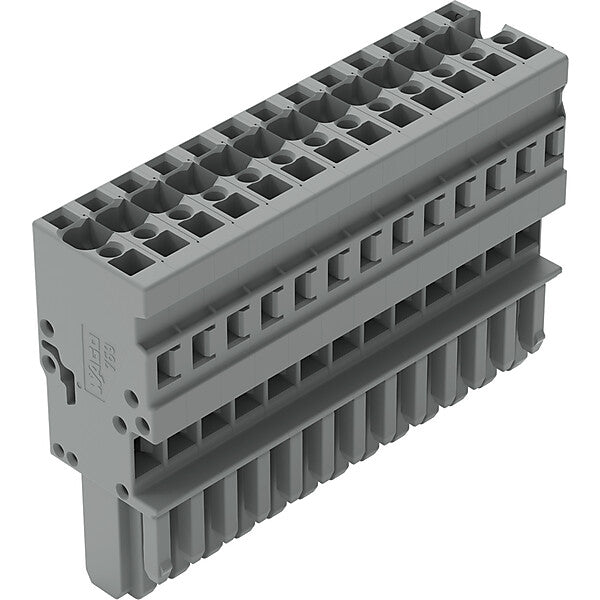

Federleiste/Buchse Serie 769, grau
Bei dieser Federleiste/Buchse (Artikelnummer 769-113) ist eine ordentliche Elektroinstallation der Fokus. Für den Leiteranschluss werden bei dieser Federleiste/Buchse Abisolierlängen von 8 bis 9 mm benötigt. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Breite x Höhe x Tiefe sind die Maße (65 x 45,2 x 18,3) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 4 mm² geeignet. Durch ein Betätigungswerkzeug wird diese Federleiste/Buchse betätigt.
Hersteller-Informationen
Art.-Nr. 769-113
EAN 4044918472142
WAGO GmbH & Co. KG
Hansastr. 27
DE-32423 Minden
www.wago.com
[email protected]
