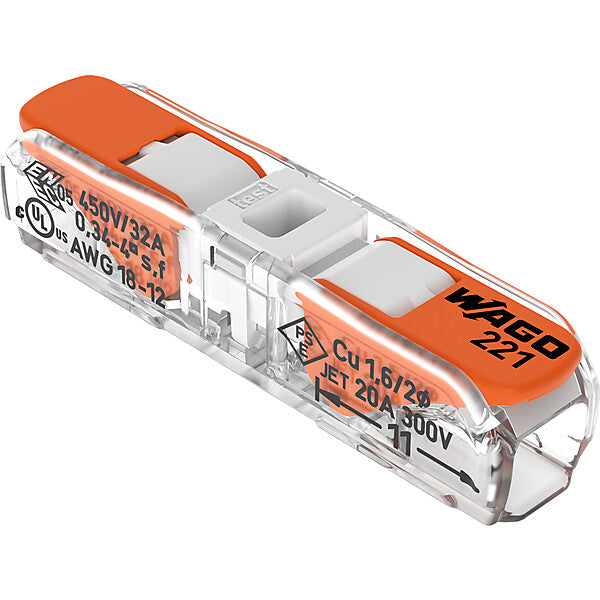

WAGO Durchgangsverbinder mit Hebel 221-2401

Merkmal	Wert
Anzahl der Klemmstellen (Installationsseite)	2
Nennquerschnitt (Installationsseite)	0,2..4 mm²
Art der Ver-/Entriegelung	ohne
Farbe	farblos
Transparent	ja
Nennspannung	450 V
Nennstrom	32 A
Geeignet für massive Leiter	ja
Geeignet für flexible Leiter	ja
Geeignet für mehrdrahtige Leiter	ja
Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse	0,34..2,5 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig)	0,2..4 mm²
Min. AWG-Größe	20
Max. AWG-Größe	12

Durchgangsverbinder mit Hebeln; für alle Leiterarten; max. 4 mm²; 2 Leiter; Gehäusefarbe transparent; Deckelfarbe weiß; Umgebungstemperatur max. 85 °C (T85); 4,00 mm²; transparent

Durchgangsverbinder mit Hebeln Serie 221 mit Hebel

Bei Durchgangsverbinder mit Hebeln (Artikelnummer 221-2401) ist eine ordentliche Elektroinstallation das Hauptaugenmerk. Von der Sprechanlagenverdrahtung bis zum Anschluss eines Elektroherdes: Die Verbindung verschiedener Leiterarten übernimmt die kompakte Verbindungsklemme der Serie 221 schnell und sicher. Bei Durchgangsverbinder mit Hebeln ist für den Leiteranschluss eine Abisolierlänge im Bereich von 11 mm  erforderlich. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl einer Verbindungsklemme: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt die Bemessungsspannung 450 V und der Bemessungsstrom 32 A. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Breite x Höhe x Tiefe sind die Abmessungen (8,1 x 8,9 x 35,5) mm. In Abhängigkeit von der Leiterart ist Durchgangsverbinder mit Hebeln für Leiterquerschnitte von 0,2 mm² bis 4 mm² gemacht.


Die Verbindungsklemme mit Hebel aus der Serie 221 besticht durch ihr innovatives Design für verschiedene Leitungsquerschnitte. Die WAGO-Klemme mit Hebel ist dadurch ein unverwechselbares Markenzeichnen in der elektrischen Verbindungstechnik. Die flachen Hebel, die sich nahtlos in den Grundkörper der 221 einfügen, wirken im geschlossenen Zustand wie aus einem Guss und sind sauber in jedem Gehäuse zu positionieren ohne störende Kanten. Durch die breite Bauform der einzelnen Hebelglieder, sind diese perfekt werkzeuglos zu betätigen für komfortables Verbinden der Leiter. Das transparante Gehäuse zeigt die robuste Technik und ermöglicht die sofortige Sichtkontrolle für den normativ korrekten Kontakt eindrähtiger, mehrdrähtiger und feindrähtiger Leiter. Die Klaviaturoptik der Hebel stellt eine perfekte Kombination der funktionellen und ästhetischen Verbindungstechnik "Made by WAGO" dar.

Art.-Nr. 221-2401
EAN 4066966120271

WAGO
WAGO GmbH & Co. KG
Hansastr. 27
DE-32423 Minden
www.wago.com
[email protected]

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
