WAGO Durchgangsklemme gr 0,08-2,5qmm 280-101
Verpackungseinheit: 1 Stk.
919 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 15 bis 30 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,08..2,5 mm² |
| Bemessungsstrom In | 24 A |
| Bemessungsspannung | 800 V |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur | 105 °C |
| Breite | 5 mm |
| Höhe | 42,5 mm |
| Tiefe | 30,5 mm |
| Explosionsgeprüfte Ausführung "Ex e" | nein |
| Abschlussplatte erforderlich | ja |
| Farbe | grau |
| Etagen intern gebrückt | nein |
Beschreibung

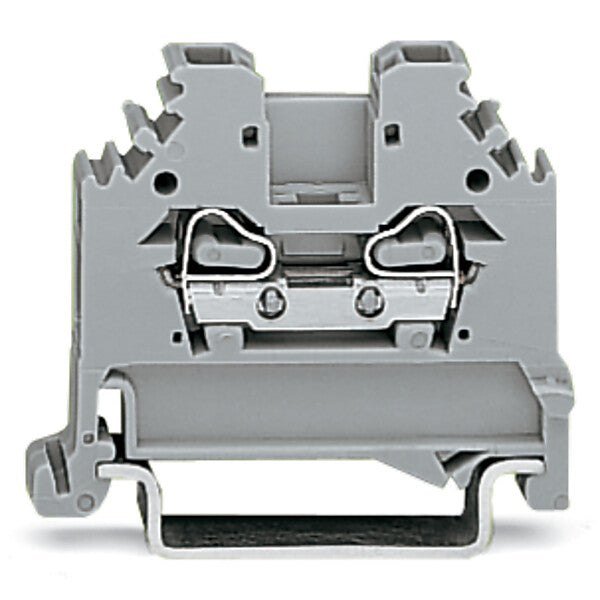

Durchgangsklemme Serie 280 mit Betätigungswerkzeug
Die Durchgangsklemme hat die Artikelnummer 280-101 und ermöglicht eine einfache und zuverlässige Verdrahtung. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 8 bis 9 mm benötigt. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Einsatz. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart ist diese Durchgangsklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² ausgelegt. Diese Durchgangsreihenklemme wird durch ein Betätigungswerkzeug betätigt.
Hersteller-Informationen
Art.-Nr. 280-101
EAN 4045454075552
WAGO GmbH & Co. KG
Hansastr. 27
DE-32423 Minden
www.wago.com
[email protected]
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
