Befestigungs- und Abzweigmaterial

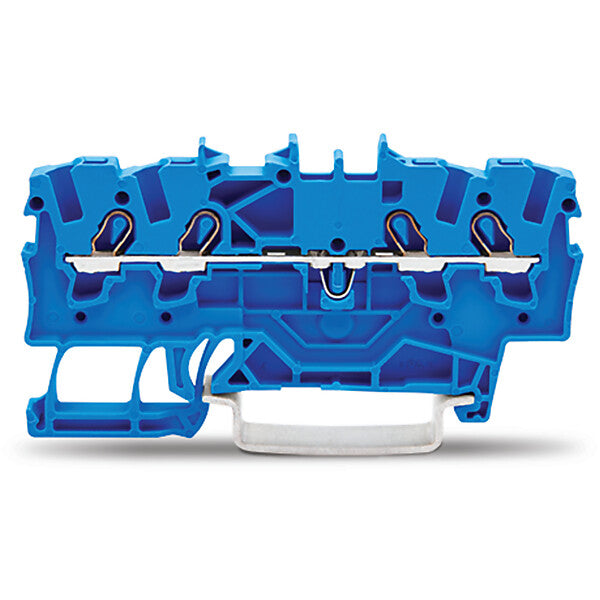

WAGO Durchgangsklemme 4-Leiter, TS 35 2001-1404
Verpackungseinheit: 1 Stk.
144 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 15 bis 30 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,25..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,75..1,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,25..1,5 mm² |
| Bemessungsstrom In | 18 A |
| Bemessungsspannung | 800 V |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 4 |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur | 105 °C |
| Breite | 4,2 mm |
| Höhe | 69,9 mm |
| Tiefe | 32,89999999 mm |
| Explosionsgeprüfte Ausführung "Ex e" | ja |
| Abschlussplatte erforderlich | ja |
| Farbe | blau |
| Etagen intern gebrückt | nein |
Beschreibung
Durchgangsklemme Serie 2001 mit Betätigungswerkzeug
Bei dieser Durchgangsklemme mit der Artikelnummer 2001-1404 steht ein einfacher und zuverlässiger Anschluss im Vordergrund. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 9 bis 11 mm benötigt. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Tragen. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (4,2 x 69,9 x 39,5) mm. In Abhängigkeit von der Leiterart ist die Durchgangsklemme für Leiterquerschnitte von 0,25 mm² bis 2,5 mm² gemacht. Für diese Durchgangsreihenklemme erfolgt die Betätigung per Betätigungswerkzeug. TOPJOB® S Reihenklemmen bieten in unterschiedlichen Industrieanwendungen und in der modernen Gebäudeinstallation mehr als nur eine sichere elektrische Verbindung. Sie bieten für jeden Einsatz die geeigneten Betätigungsmöglichkeiten: Hebel, Drücker oder Betätigungsöffnung. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).
Hersteller-Informationen
Art.-Nr. 2001-1404
EAN 4017332998673
WAGO GmbH & Co. KG
Hansastr. 27
DE-32423 Minden
www.wago.com
[email protected]
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
