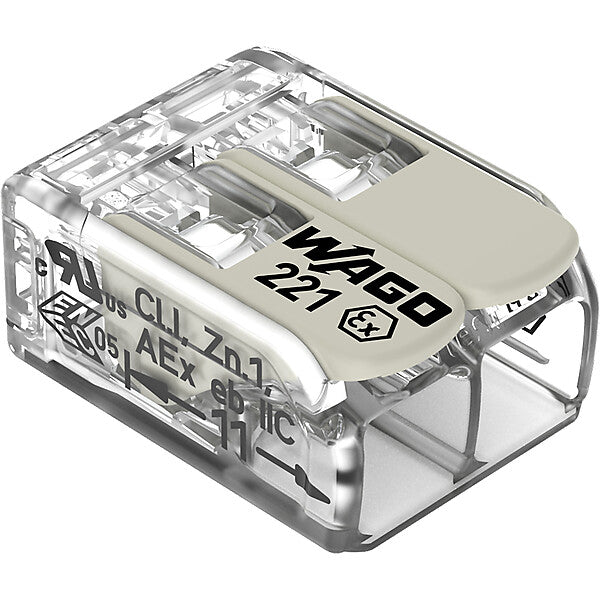

WAGO COMPACT-Verbindungsklemme 221-482

Merkmal	Wert
Anzahl der Klemmstellen (Installationsseite)	2
Nennquerschnitt (Installationsseite)	0,2..4 mm²
Art der Ver-/Entriegelung	sonstige
Farbe	farblos
Transparent	ja
Nennspannung	440 V
Nennstrom	24,5 A
Geeignet für massive Leiter	ja
Geeignet für flexible Leiter	ja
Geeignet für mehrdrahtige Leiter	ja
Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse	0,5..2,5 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig)	0,2..4 mm²
Min. AWG-Größe	24
Max. AWG-Größe	12

Verbindungsklemme mit Hebeln; für alle Leiterarten; für Anwendungen Ex e; max. 4 mm²; 2 Leiter; Gehäusefarbe transparent; Betriebstemperatur max. 105 °C; 4,00 mm²; transparent

Verbindungsklemme mit Hebeln Serie 221 mit CAGE CLAMP®

Die Verbindungsklemme mit Hebeln mit der Artikelnummer 221-482 ermöglicht eine schnelle und sichere Verdrahtung. Von der Sprechanlagenverdrahtung bis zum Anschluss eines Elektroherdes Die Verbindung unterschiedlicher Leiterarten übernimmt die praktische Verbindungsklemme der Serie 221 schnell und sicher. Bei dieser Verbindungsklemme mit Hebeln ist für den Leiteranschluss eine Abisolierlänge im Bereich von 11 mm  nötig. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Maße betragen in Breite x Höhe x Tiefe (13,2 x 8,4 x 18,6) mm. In Abhängigkeit von der Leiterart ist diese Verbindungsklemme mit Hebeln für Leiterquerschnitte von 0,2 mm² bis 4 mm² geeignet.


Die Verbindungsklemme mit Hebel aus der Serie 221 besticht durch ihr innovatives Design für verschiedene Leitungsquerschnitte. Die WAGO-Klemme mit Hebel ist dadurch ein unverwechselbares Markenzeichnen in der elektrischen Verbindungstechnik. Die flachen Hebel, die sich nahtlos in den Grundkörper der 221 einfügen, wirken im geschlossenen Zustand wie aus einem Guss und sind sauber in jedem Gehäuse zu positionieren ohne störende Kanten. Durch die breite Bauform der einzelnen Hebelglieder, sind diese perfekt werkzeuglos zu betätigen für komfortables Verbinden der Leiter. Das transparante Gehäuse zeigt die robuste Technik und ermöglicht die sofortige Sichtkontrolle für den normativ korrekten Kontakt eindrähtiger, mehrdrähtiger und feindrähtiger Leiter. Die Klaviaturoptik der Hebel stellt eine perfekte Kombination der funktionellen und ästhetischen Verbindungstechnik "Made by WAGO" dar. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Art.-Nr. 221-482
EAN 4055143837422

WAGO
WAGO GmbH & Co. KG
Hansastr. 27
DE-32423 Minden
www.wago.com
[email protected]
