WAGO Buchse 5-polig, blau 770-1105
Verpackungseinheit: 1 Stk.
183 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 15 bis 30 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Ausführung | Buchse |
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 25 A |
| Polzahl | 5 |
| Schutzart (IP) | IP20 |
| Anschlussart | Federzuganschluss |
| Kabeldurchmesser | 0 mm |
| Anschlussquerschnitt (feindrähtig) | 0,5..4 mm² |
| Anschlussquerschnitt (eindrähtig) | 0,5..4 mm² |
| Anzahl der Anschlüsse je Pol | 2 |
| Pol-Kennzeichnung | sonstige |
| Mechanische Codierung | ja |
| Farbe der Codierung/Kontakteinsatz | blau |
| RAL-Nummer Codierung/Kontakteinsatz | 5015 |
| Art der Verriegelung | separat |
| Mit Zugentlastung | nein |
| Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
| Werkstoff des Gehäuses | Polyamid (PA) |
| Halogenfrei | ja |
| Brandlast | 0,07222 kWh |
| Kontaktmaterial | CuSn |
| Oberflächenbehandlung Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Durchgangswiderstand | 1 mOhm |
| Bemessungsstoßspannung | 6 kV |
| Länge | 37,5 mm |
| Höhe | 12,9 mm |
| Breite | 50 mm |
Beschreibung

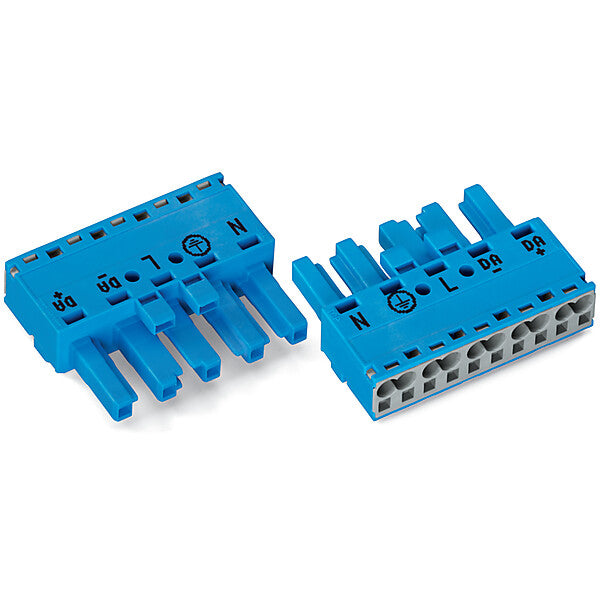

Federleiste/Buchse WINSTA® MIDI Kodierung I
Erfolgreich Anschlussverbindungen stecken, statt aufwendig zu verschrauben: mit der Federleiste/Buchse WINSTA® MIDI Kodierung I. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an verschiedenste Anforderungen im Handumdrehen. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). WINSTA® MIDI-Installationssteckverbinder mit Kodierung I in Blau eignen sich vorrangig für die einfache und smarte Lichtinstallation wie zum Beispiel für die Dimmfunktion bei DALI-Leuchten. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 25 A damit ist es auch für leistungsstarke Verbraucher geeignet. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik steht für eine große Bandbreite an individuellen Produkten, mit denen Sie die Installation flexibel, einfach, schnell und sicher durchführen können.
WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei
Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Entscheiden Sie sich für Qualität und Haltbarkeit mit Fehlsteckschutz von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.
fehlsteckgeschützter Installationssteckverbinder.
für Steuerungen in der Automation.
für Lichtmanagement.
einbaufertig, sofort nutzbar.
strukturierte und schnelle Elektroinstallation.
Hersteller-Informationen
Art.-Nr. 770-1105
EAN 4044918252706
WAGO GmbH & Co. KG
Hansastr. 27
DE-32423 Minden
www.wago.com
[email protected]
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
