WAGO Buchse 2x0,5-4mmq schwarz 770-103
Verpackungseinheit: 1 Stk.
337 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 15 bis 30 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Ausführung | Buchse |
| Bemessungsspannung | 250 V |
| Bemessungsstrom | 25 A |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Anschlussart | Federzuganschluss |
| Kabeldurchmesser | 8..11,5 mm |
| Anschlussquerschnitt (feindrähtig) | 0,5..4 mm² |
| Anschlussquerschnitt (eindrähtig) | 0,5..4 mm² |
| Anzahl der Anschlüsse je Pol | 2 |
| Pol-Kennzeichnung | L, N, PE |
| Mechanische Codierung | ja |
| Farbe der Codierung/Kontakteinsatz | schwarz |
| RAL-Nummer Codierung/Kontakteinsatz | 9004 |
| Art der Verriegelung | separat |
| Mit Zugentlastung | ja |
| Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
| Werkstoff des Gehäuses | Polyamid (PA) |
| Halogenfrei | ja |
| Brandlast | 0,115 kWh |
| Kontaktmaterial | CuSn |
| Oberflächenbehandlung Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Durchgangswiderstand | 1 mOhm |
| Bemessungsstoßspannung | 4 kV |
| Länge | 76 mm |
| Höhe | 15 mm |
| Breite | 34,6 mm |
Beschreibung

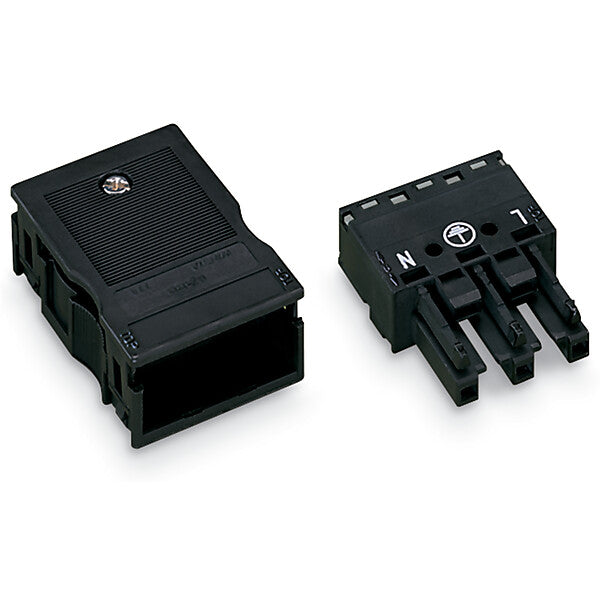

Federleiste/Buchse WINSTA® MIDI 3-polig
Die Federleiste/Buchse WINSTA® MIDI Bemessungsstrom 25 A gewährleistet die zügige und fachgerechte Montage. Installationssteckverbinder von WAGO werden verwendet, wenn sich Kriterien an eine Installation wiederholen oder in einem festgelegten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Dank der farblichen und mechanischen Kodierung A der WINSTA® MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Der Installationssteckverbinder ist für eine Spannungslast bis 25 A ausgelegt. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der integrierten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Das spart Zeit und Aufwand. Die Abmantellänge liegt bei 55 mm.
WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei
Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Entscheiden Sie sich für Haltbarkeit und Qualität mit Aufdruck von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.
fehlsteckgeschützter Installationssteckverbinder.
vorgefertigte Varianten.
für jede Anwendung geeignet.
kundenspezifische Lösungen.
sichere und schnelle Montage.
Hersteller-Informationen
Art.-Nr. 770-103
EAN 4044918252096
WAGO GmbH & Co. KG
Hansastr. 27
DE-32423 Minden
www.wago.com
[email protected]
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
