Isolier- und Verbindungsmaterial

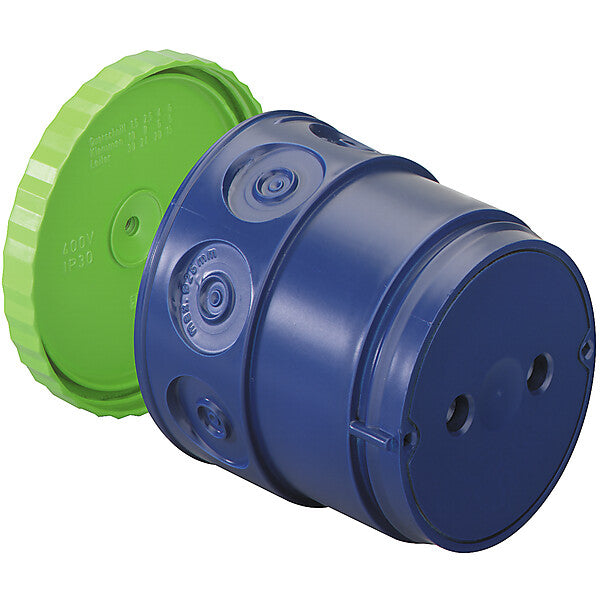

Spelsberg Deckendose U86K U 86 K DVD-2

Dose, Gehäuse für Montage in der Wand/Decke

Art.-Nr.
V-E4-5728655
EAN
4013902190164
Hersteller-Art.-Nr.
97378101
Hersteller
Spelsberg
Herstellerprogramm
Betoninstallationssysteme
Zolltarifnummer
39269097

5,05 € UVP*

4,78 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

26 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Montageart	Betonbau
Form	rund
Bauform	sonstige
Ausführung	Einzel
Mit drehbarem Ring	nein
Koppelbar	nein
Bestückung	ohne
Durchmesser	74 mm
Länge	74 mm
Breite	74 mm
Tiefe	106 mm
Innentiefe	74 mm
Mit Schrauben	nein
Gehäusedurchführung durch Ausbrechöffnung	nein
Gehäusedurchführung durch Dichtmembran	nein
Gehäusedurchführung durch Rohrstutzen	nein
Gehäusedurchführung durch Stufenmembran	nein
Für Rohrdurchmesser	25 mm
Geeignet für Kabeldurchmesser	1..26 mm
Rohrarretierung	ja
Rohrverriegelung optional	nein
Einführung von hinten	nein
Anzahl der Einführungen	8
Werkstoff	Kunststoff
Halogenfrei	ja
Oberflächenschutz	unbehandelt
Farbe	sonstige
Schutzart (IP)	IP30
Ausführung Deckel	Blinddeckel
Transparenter Deckel	nein
Deckelbefestigung	aufrastend
Plombierbar	nein
Funktionserhalt	ohne
Mit Abschirmung	nein
Luftdicht	ja
Klemme lagefixiert	nein
Leuchtenhakenbefestigung	ja
Stutzen	ohne
Spezielle Anwendung	ohne
Mit Trennwand	nein

Beschreibung

Deckenverbindungsdose, für Plattendecken bis 4,5 cm Stärke, mit M5 Gewindebuchse (Traglast 10kg) zur Aufnahme eines Deckenhakens, Lampenleistung LED max. 3 W, Lampenleistung Halogen max. 6,5 WDer Einsatz der U86 als Leuchteneinbaugehäuse in großen Bauteilen, wie Elementdecke oder Filigrandecke, entspricht nicht dem anerkannten Stand der Technik. Die dort zulässigen Verlegetoleranzen erlauben grundsätzlich keinen präzisen Einbau, mit Schutzart IP30, Bemessungsisolationsspannung: 400V AC, halogenfrei, Klebebefestigung oder Nagelbefestigung, Membran zur Lochung, Dichtbereich M16-M25Abmessungen: 74 x 74 x 106mm

Hersteller-Informationen

Art.-Nr. 97378101
EAN 4013902190164

Spelsberg
Günther Spelsberg
GmbH+Co.KG Elektro-Inst.-Sys.
Im Gewerbepark 1
DE-58579 Schalksmühle
www.spelsberg.de
[email protected]

Dokumente

Maßzeichnung

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
