Isolier- und Verbindungsmaterial

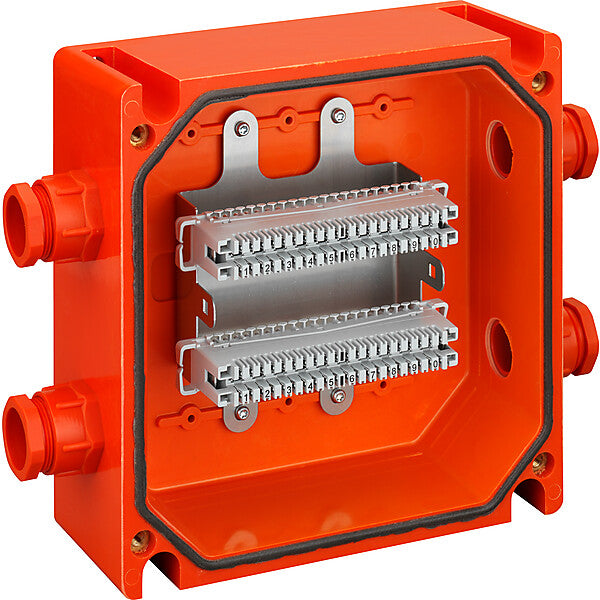

Spelsberg Brandschutzgehäuse M25 IP66 E30 WKE 405 LSA

Dose, Gehäuse für Montage auf der Wand/Decke

Art.-Nr.
V-E4-5410024
EAN
4013902409259
Hersteller-Art.-Nr.
86240501
Hersteller
Spelsberg
Herstellerprogramm
Elektrischer Funktionserhalt, Verbindungskasten WKE
Zolltarifnummer
85369095

423,64 € UVP*

401,34 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

6 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Ausführung	Verbindungskasten
Bestückung	Schraubklemme
Max. Leiterquerschnitt	1,5 mm²
Polzahl	20
Anzahl der Klemmstellen je Pol	2
Form	quadratisch
Montageart	Wand-/Deckenmontage
Montage im Erdreich	nein
Montage unter Wasser	nein
Anzahl der Einführungen	4
Einführung von hinten	nein
Länge	200 mm
Breite	200 mm
Tiefe	110 mm
Anzahl der mitgelieferten Kabelverschraubungen	4
Anreihbar	ja
Art der Gehäusedurchführung	Gewinde
Mit Zugentlastung	ja
Werkstoff	Kunststoff
Halogenfrei	ja
Oberflächenschutz	unbehandelt
Farbe	orange
RAL-Nummer (ähnlich)	2004
Schutzart (IP)	IP66
Ausführung Deckel	sonstige
Abgangsanschlüsse mit Steckverbindern für steckbare Gebäudeinstallation	nein
Transparenter Deckel	nein
Vergießbar	nein
Deckelbefestigung	geschraubt
Mit Vergussmasse mitgeliefert	nein
Plombierbar	nein
Bemessungsisolationsspannung Ui	450 V
Funktionserhalt	E30
Mit Abschirmung	nein
Witterungsbeständig	ja
Einsatztemperatur	-25..40 °C
Explosionsgeprüfte Ausführung	nein
Für Ex-Zone Gas	ohne
Für Ex-Zone Staub	ohne

Beschreibung

Abzweigkasten, mit Schutzart IP66, Ui=450 V AC, M25, (4 seitlich), außenliegende Befestigungsstellen, mit zeitsparender (löt-, schraub- und abisolierfreier) Anschlusstechnik für Kabel mit Funktionserhalt nach DIN 4102 Teil 12, orange, Verbindungskasten bestückt mit zwei LSA-Plus-Anschlussleisten, jeweils für 10 Doppeladern (2 x 10 DA), die LSA-Plus-Kontakte sind für Massivleiter mit 0,4-0,8mm Durchmesser und einem Isolierungsaußendurchmesser von 0,7 -1,6mm geeignet.Abmessungen: 200 x 200 x 110mmBeigefügtes Zubehör: 4 Kabelverschraubungen M25, Dichtbereich 9-19mm, Dübelset ø 6mm

Hersteller-Informationen

Art.-Nr. 86240501
EAN 4013902409259

Spelsberg
Günther Spelsberg
GmbH+Co.KG Elektro-Inst.-Sys.
Im Gewerbepark 1
DE-58579 Schalksmühle
www.spelsberg.de
[email protected]

Dokumente

Maßzeichnung

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
