Schneider Electric Spannungswächter RM22TR33
192,19 €
UVP*
90,37 €
90,37 €
Sale
Ausverkauft
inkl. MwSt.
ggf. zzgl. Versand
Versandklasse 1
Verpackungseinheit: 1 Stk.
Verpackungseinheit: 1 Stk.
Wird bestellt - Lieferzeit 7 bis 14 Werktage
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Mit abnehmbaren Klemmen | nein |
| Spannungsart der Versorgungsspannung | AC |
| Versorgungsspannung AC 50 Hz | 380..480 V |
| Versorgungsspannung AC 60 Hz | 380..480 V |
| Funktion Phasenfolgeüberwachung | ja |
| Funktion Phasenausfallerkennung | ja |
| Funktion Unterspannungserkennung | ja |
| Funktion Überspannungserkennung | ja |
| Funktion Asymmetrieerkennung | nein |
| Spannungsmessbereich | 304..576 V |
| Min. einstellbare Ansprechverzögerungszeit | 0,1 s |
| Max. zulässige Ansprechverzögerungszeit | 30 s |
| Min. einstellbare Rückfallverzögerungszeit | 0,1 s |
| Max. zulässige Rückfallverzögerungszeit | 30 s |
| Anzahl der Kontakte als Wechsler | 2 |
| Breite | 22,5 mm |
| Höhe | 90 mm |
| Tiefe | 73 mm |
Beschreibung

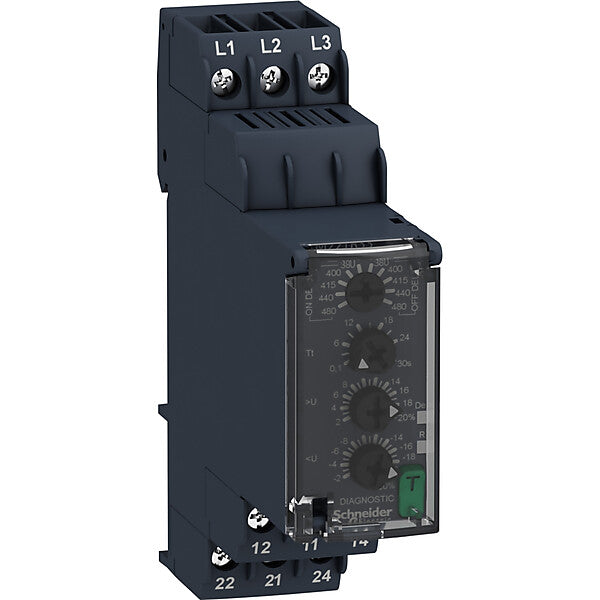

Harmony Control. Dieses Netzüberwachungsrelais überwacht Drehstromnetze (380-480 VAC) auf Phasenfolge, Phasenausfall, Unter- und Überspannung. Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 8 A belastbar ist. Für die Unter- und Überspannung ist jeweils ein Grenzwert (-20--2%/+2-+20%) und für den Ausgang ist eine Ansprech- oder Abfallverzögerung einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht das Ausschalten der Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. Drei LEDs zeigt den Status an. Die Baubreite beträgt 22,5 mm und die Montage erfolgt auf der Hutschiene. Der Leitungsanschluss erfolgt über Schraubklemmen.
Hersteller-Informationen
Art.-Nr. RM22TR33
EAN 3606480792199
Schneider Electric GmbH
EUREF Campus 1
DE-40472 Düsseldorf
www.se.com/de
[email protected]
