Befestigungs- und Abzweigmaterial

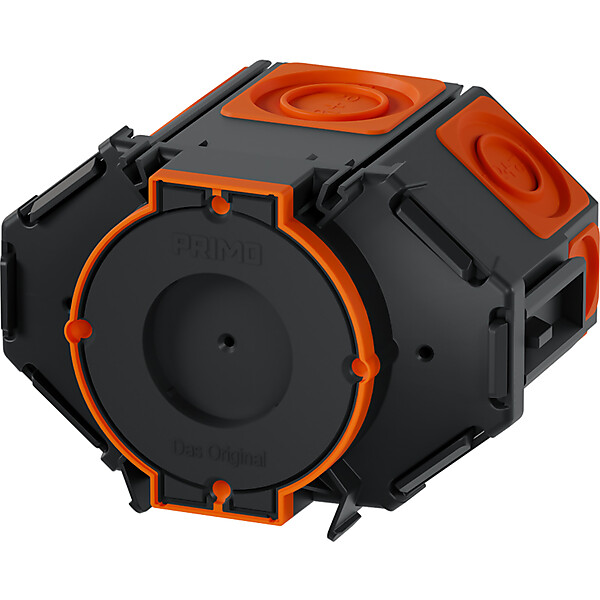

Primo Membrandose M1 60 P760

Dose, Gehäuse für Montage in der Wand/Decke

Art.-Nr.
V-E4-6618256
EAN
4260182064764
Hersteller-Art.-Nr.
P760
Hersteller
Primo
Herstellerprogramm
Betondosen M-Serie
Zolltarifnummer
39269097

241,80 € UVP*

122,43 €

Sale Ausverkauft

2,45 € Stk.

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 50 Stk.

6 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Montageart	Betonbau
Form	achteckig
Bauform	Geräte-Verbindungsdose/-kasten
Ausführung	Einzel
Mit drehbarem Ring	nein
Koppelbar	ja
Bestückung	ohne
Durchmesser	60 mm
Länge	115 mm
Breite	75 mm
Tiefe	94 mm
Innentiefe	80 mm
Für Anzahl Geräteeinsätze	1
Befestigung der Geräte	schrauben oder spreizen
Mit Schrauben	nein
Anzahl der nicht einstellbaren Gerätebefestigungslaschen	4
Gehäusedurchführung durch Ausbrechöffnung	nein
Gehäusedurchführung durch Dichtmembran	ja
Gehäusedurchführung durch Rohrstutzen	nein
Gehäusedurchführung durch Stufenmembran	nein
Für Rohrdurchmesser	20/25 mm
Geeignet für Kabeldurchmesser	15 mm
Rohrarretierung	ja
Rohrverriegelung optional	ja
Einführung von hinten	ja
Anzahl der Einführungen	12
Werkstoff	Kunststoff
Halogenfrei	ja
Oberflächenschutz	unbehandelt
Farbe	grau
Schutzart (IP)	IP30
Ausführung Deckel	Montagedeckel
Transparenter Deckel	nein
Deckelbefestigung	aufrastend
Plombierbar	nein
Funktionserhalt	ohne
Mit Abschirmung	nein
Luftdicht	ja
Max. Leiterquerschnitt	2,5 mm²
Polzahl der Klemme	6
Klemme lagefixiert	nein
Leuchtenhakenbefestigung	ja
Stutzen	ohne
Mit Trennwand	nein

Beschreibung

Als Betondose mit Membranen ist bei der Primo Membrandose M1 60 eine werkzeuglose Kabel- und Rohreinführung für M20, M25 und M32 möglich. Die Membran umschließt das Rohr absolut betondicht. Der integrierte Rohrgrip hält das Rohr sicher und zugentlastet im hinteren Teil der Dose fest. Durch die besondere 8-eckige Form steht bei der Installation 70% mehr Klemmraum zur Nutzung als Elektronikdose zur Verfügung. Der Dosendeckel wird auf der Baustelle auf die Schalung genagelt oder im Betonfertigteilwerk geklebt oder mit Magnet befestigt. Für die Befestigung an der Stahlarmierung ist weder ein Gegenlager noch ein Stützelement nötig. Die Betondose wird durch optional erhältliche Flügel mit einem Normabstand von 15 cm zur Türschalung an der Stahlarmierung befestigt. Je nach Befestigungsrichtung der Flügel an der Membrandose ist eine Betonüberdeckung von 20-60 mm möglich. Ein passender Aufsteckrahmen erweitert die Dose um je 2,5 cm für noch mehr Klemmraum.

Hersteller-Informationen

Art.-Nr. P760
EAN 4260182064764

Primo
Primo GmbH
Wernher-von-Braun-Str. 2
DE-84544 Aschau am Inn
www.primo-gmbh.com
[email protected]
