OBO Blitzstromableiter Set f.TT u.TNS Netze MCD 50-B 3+1
Verpackungseinheit: 1 Stk.
3 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 7 bis 14 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Netzform DC | nein |
| Netzform IT | nein |
| Netzform TN | ja |
| Netzform TN-C | nein |
| Netzform TN-C-S | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Netzform sonstige | nein |
| Blitzstoßstrom (10/350 µs) | 50 kA |
| Nennableitstoßstrom (8/20) | 50 kA |
| Max. Dauerspannung AC | 255 V |
| Nennspannung AC | 230 V |
| Schutzpegel | 1,7 kV |
| Schutzpegel L-N | 1,7 kV |
| Schutzpegel N-PE | 1,5 kV |
| Folgestromlöschfähigkeit | 0,1 kA |
| Montageart | Hutschiene TH35 |
| Baugröße | 8 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 50 mm² |
| Mit Fernmeldekontakt | nein |
| Ausblasend | nein |
| Signalisierung am Gerät | ohne |
| Prüfklasse Typ 1 | ja |
| Schutzart (IP) | IP20 |
Beschreibung

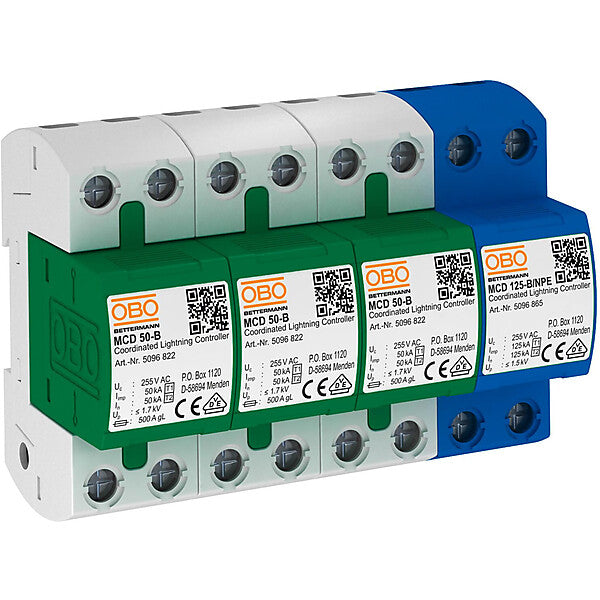

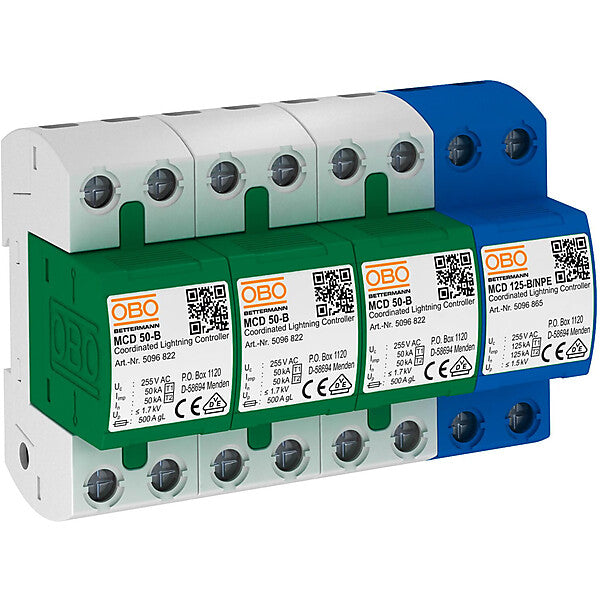

Komplett vorkonfektioniert und anschlussfertig bestehend aus:
3 x MCD 50-B: Koordinierter Blitzstromableiter Typ 1+2 nach EN 61643-11 und
1 x MCD 125-B/NPE: Koordinierte N-PE-Funkenstrecke Typ 1+2 nach EN 61643-11. Für Schnittstelle 0 auf 2 (LPZ) gemäß Blitzschutzzonen-Konzept nach IEC 62305 bzw. VDE 0185-305.
; Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
; Blitzstromableitvermögen 50 kA (10/350) pro Pol und bis zu 125 kA (10/350) gesamt
; Schutzpegel <1,7 kV, ermöglicht den Geräteschutz
; Kurzschlussfestigkeit 10 kA, Ableitervorsicherung bis 500 A gL/gG
; Gekapselte, nicht ausblasende Funkenstrecke
Anwendung: Industrieanlagen und Gebäude mit äußerem Blitzschutz der Klassen I bis IV.
