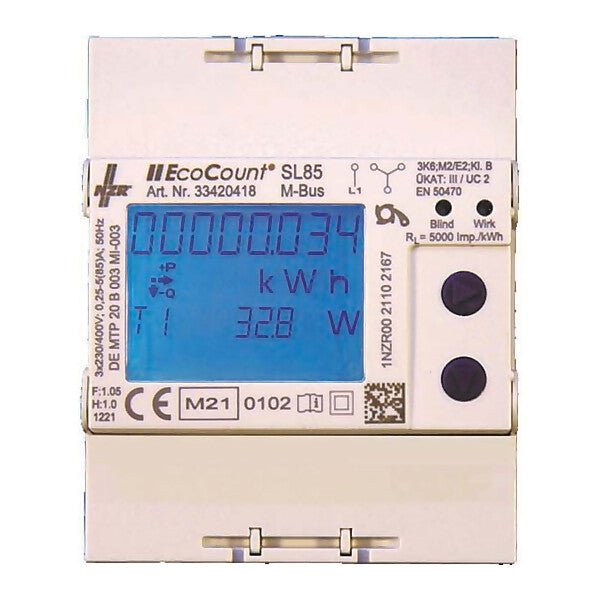

NZR Elektr.Hutschienenzähler 85AS0,Lief.Bezug,MID EcoCount SL#43420218

Merkmal	Wert
Zählertyp	elektronisch
Nennstrom (In)	5 A
Maximalstrom (Imax)	85 A
Nennspannung (Un) N-L	230 V
Nennspannung (Un) L-L	400 V
Frequenz	50 Hz
Leistungsaufnahme	1,44 W
Genauigkeitsklasse	B
Polart	Vierleiter
Ausführung	Direktmessung
Energieart	Wirk- und Blindleistung
Geeignet für	Bezug/Lieferung
Tarifausführung	Zweitarif
Tarifsteuerung	extern
Messungsart Lastgang	nein
Rücklaufsperre	nein
Geeicht	ja
Zulassung	Measuring Instruments Directive
Impulsausgang	elektrisch
Impulsart	S0
Impulsrate	1000 Imp/kWh (kvarh)
Anzeigeart	digital
Montageart	REG
Breite in Teilungseinheiten	4
Breite	100 mm
Tiefe	80 mm
Höhe	70 mm
Ausführung der Schnittstelle	sonstige
EDL40-Signatur	nein
Mit Sperrcode	nein
Anzahl der Stellen	8
Schutzart (IP)	IP20
Schutzart (NEMA)	sonstige

Der Zähler EcoCount SL 85 A MID, S0 Lieferung + Bezug ist ein vollelektronischer Elektrizitätszähler zur Festinstallation in Dreiphasen-Vierleiternetzen bzw. Einphasen-Zweileiternetzen. Er kann elektrische Wirkenergie messen und in bis zu zwei Energietarife registrieren. Er ist ein Innenraumzähler als Installations-Einbaugerät für die Hutschienenmontage, in einer kompakten Bauform von nur 4 Teilungseinheiten. Der Zähler EcoCount SL 85 A ist ein direktmessender Zähler und verfügt über ein, beleuchtetes Display, Menünavigation über zwei Bedientasten, Anzeige von Wirk-, Schein- und Blindleistung, Leistungsfaktor, Spannung, Netzfrequenz, Strom. Jeweils Gesamt und pro Phase. Alarmfunktionalität mit parametrierbaren Schwellwerten, Tarifschaltung 2 Tarife, Wechselstromzulassung auf L1, spannungsloses Ablesen, rücksetzbares Zählerregister, Phasenausfallerkennung / Drehfelderkennung, Rücklaufsperre, Zweirichtungszähler, Lieferung und Bezug, Konformitätsbewertung nach MID, Anzeigekapazität passt sich dynamisch dem Verbrauch an. Zu Beginn werden 5 Vor- und 3 Nachkommastellen (5.3) angezeigt. Mit zunehmendem Verbrauch verschiebt sich die Nachkommastelle bis zur Darstellung 8.0., 4 Teilungseinheiten, Wandlerverhältnis einstellbar (1-6000 Impulse/KWh), S0 Impulsausgang für Wirk- und Blindenergie, Zukunftsfähig durch Erweiterungsschnittstelle (Zusatzfunktionen über Module). S0-Impulsausgang passiv potentialfrei, nach DIN EN 62053-31 Klasse A und B, Impulslänge ti= 30 ms, Impulswertigkeit 10000 Imp./kWh bzw. Imp./kvarh, Belastbarkeit U max. 30 V, I max. 100 mA. Technische Daten SL 85 A, Messprinzip Direktmessung, Messsystem: 4-Leiter, Messspannung (Un) 3 x 230/400 V (4-Leiter), Messstrom (I) 0,25-5(85) A, Messart Dreiphasen-Vierleiter-Drehstromnetz oder Einphasen-Zweileiter-Wechselstromnetz, Genauigkeitsklasse (Wirkenergie) B, Formfaktor 4 TE Hutschiene, Eigenverbrauch (pro Phase) ? 0,6 VA, Temperaturbereich (Betrieb) 3K6 (-25°C bis +55°C) Innenraum, Impulswertigkeiten der LED (Imp./kWh) 40.000, mechanische Umgebungsbedingungen M2, Elektromagnetische Umgebungsbedingungen E2, Schutzart (Gehäuse) IP 20, bei angebrachtem Klemmendeckel, Anschlussquerschnitte Strom-, Neutralleiter 0,5 - 6 mm² flexibel, Anschlussquerschnitte Zusatzklemmen 1,5 mm², Abmessungen (BxHxT, in mm) 72 x 90 x 62, Gewicht 0,26 kg, MID (Wirkenergie), Anzeige LC-Display 8 Stellen (5.3 bis 8.0)

Art.-Nr. 43420218
EAN 4048652103805

NZR
NZR Nordwestdt.Zählerrevision
Ing.A.Knemeyer GmbH & Co.KG
Heideweg 33
DE-49196 Bad Laer
www.nzr.de
[email protected]
