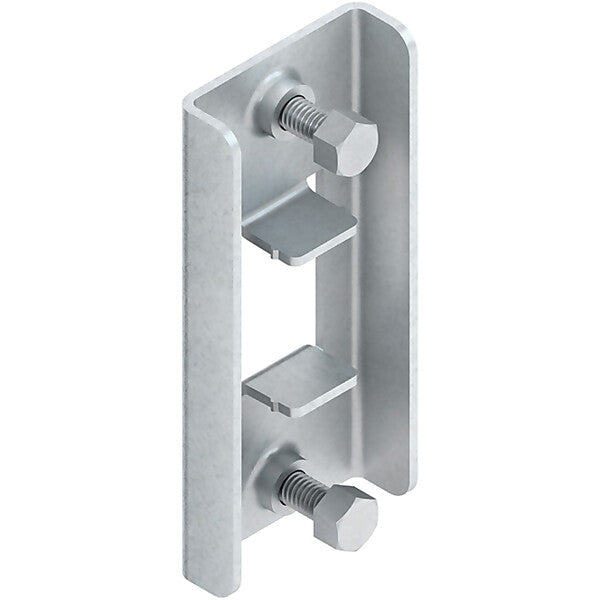

Niedax Trägerzwischenklemme TZK 86-96 S (1Paar)

Befestigungselement für Stiel/Profilschiene

Art.-Nr.
V-E4-0714842
EAN
4013339073924
Hersteller-Art.-Nr.
TZK 86-96 S
Hersteller
Niedax
Zolltarifnummer
73089059

79,25 € UVP*

76,74 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

123 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Geeignet für	T-Profil
Ausführung	Klemmstück
Mit Schraubzubehör	ja
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt

Beschreibung

Trägerzwischenklemmen, inklusive Sechskantschrauben mit Ansatzspitze nach DIN 564, zum Verklemmen der Schiene zwischen den Schenkeln eines T-Trägers. Die angegebene Tragfähigkeit bezieht sich auf einen Schenkelabstand von 400 mm und ein aufgebrachtes Drehmoment von 2,5 Nm bei ausschließlich senkrechter Lasteinleitung. Bei Verwendung von größeren Schenkelabständen ist die max. Tragfähigkeit zu reduzieren. Die Schiene bitte gesondert bestellen (die Länge entspricht dem Abstand zwischen den beiden Flanschen) und bauseits ablängen (abzüglich ca. 16 mm Materialstärke und Schraubenspitze), mit den beiden Trägerzwischenklemmen montieren und dann im Träger positionieren und festklemmen. für Ankerschiene : 2986 2996Z Zubehör : 4 x SK 8X25 V Abmessungen (ca. Maße) H x B x L : 15 x 45,5 x 100 mm Materialstärke t : 2 mm Tragfähigkeit zul. F : 0,5 kN Schenkelabstand/2 Werkstoff Zwischenklemme : Stahl, bandverzinkt nach DIN EN 10346 Werkstoff Sechskantschraube : Stahl, galvanisch verzinkt nach DIN EN ISO 4042, blaupassiviert Niedax Modell-Nr. : TZK 86-96 S

Hersteller-Informationen

Art.-Nr. TZK 86-96 S
EAN 4013339073924

Niedax
NIEDAX GmbH & Co. KG
Asbacher Str. 141
DE-53545 Linz/Rhein
www.niedax.de
[email protected]
