Befestigungs- und Abzweigmaterial

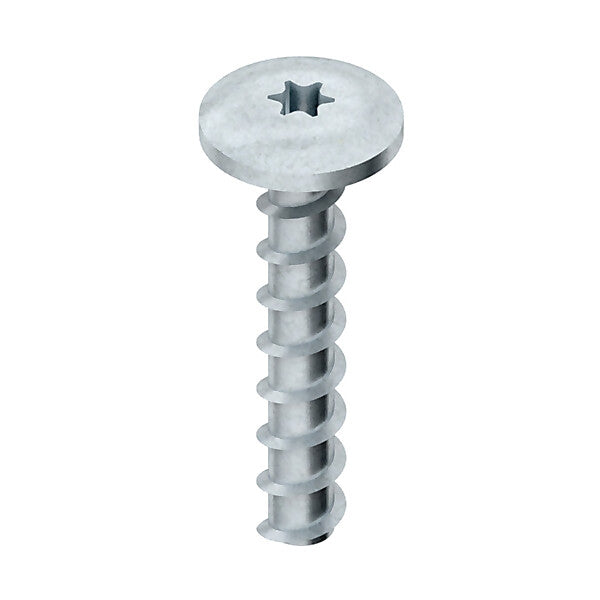

Niedax Schraubanker NSA 7.5X40/FKG-T30 V

Betonschraube

Art.-Nr.
V-E4-8950622
EAN
4013339153923
Hersteller-Art.-Nr.
NSA 7.5X40/FKG-T30 V
Hersteller
Niedax
Zolltarifnummer
73181499

173,15 € UVP*

160,39 €

Sale Ausverkauft

1,60 € Stk.

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 100 Stk.

32 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Länge	40 mm
Gewindedurchmesser	7,5 mm
Bohrlochdurchmesser	6 mm
Min. Bohrlochtiefe	40 mm
Werkstoff	Stahl
Werkstoffgüte	sonstige
Gehärtet	ja
Oberflächenschutz	galvanisch/elektrolytisch verzinkt
Kopfform	sonstige
Schraubsystem	sonstige
Größe (TX)	30
Effektive Verankerungstiefe	40 mm
Max. Klemmdicke	7,5 mm
Geeignet für gerissenen Beton	ja
Geeignet für ungerissenen Beton	ja
Geeignet für Betonhohldiele	nein
Feuerfest	ja
Feuerwiderstandsklasse nach EN 13501-2	sonstige

Beschreibung

Schraubanker mit großem Flachrundkopf und Sechsrundantrieb T30. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Anwendung : Anzahl und Anordnung der Schraubanker sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gemäß Europäisch Technischer Bewertung ETA-15/0784 bzw. Montageanleitung im gerissenen und ungerissenen Beton C20/25 bis C50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid ETA-15/0784 zu beachten. Zur Verwendung in Mauerwerk gemäß Europäisch Technischer Bewertung ETA-20/0132. Für Kalksandstein KS, Kalksandlochstein KSL und Vollziegel MZ liegt ein Brandschutzgutachten für den Funktionserhalt vor. Verwendung in trockenen Innenräumen. Setzen des Schraubankers mit Tangential Schlagschrauber oder von Hand. Verwendung für : Ankerschienen = 18 mm Schlitzweite Technische Angaben Ø : 7,5 mm Länge L : 40 mm Kopf-Ø : 17 mm Bohrnenn-Ø : 6 mm Klemmbereich t fix : 5 mm empfohlenes Drehmoment : 20 Nm Sechsrundantrieb : T30 Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598/4042, blaupassiviert Zulassungs-Nr. : ETA-15/0784

Hersteller-Informationen

Art.-Nr. NSA 7.5X40/FKG-T30 V
EAN 4013339153923

Niedax
NIEDAX GmbH & Co. KG
Asbacher Str. 141
DE-53545 Linz/Rhein
www.niedax.de
[email protected]

Dokumente

Strichzeichnung

Installationshinweis
