Befestigungs- und Abzweigmaterial

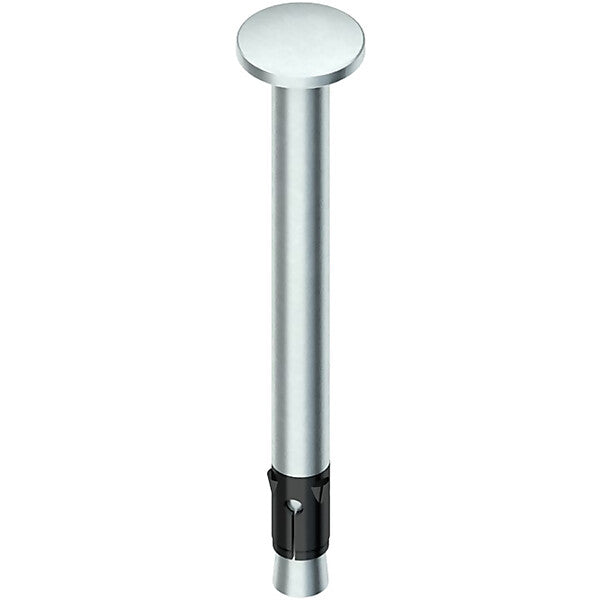

Niedax Nagelanker NA 6X5

Einschlaganker

Art.-Nr.
V-E4-5711701
EAN
4013339158171
Hersteller-Art.-Nr.
NA 6X5
Hersteller
Niedax
Zolltarifnummer
73170080

3,51 € UVP*

1,89 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

504 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Befestigungsvorrichtung	sonstige
Durchsteckmontage	ja
Vorsteckmontage	nein
Abstandsmontage	nein
Max. Klemmdicke	5 mm
Geeignet für Beton	ja
Geeignet für Naturstein	nein
Werkstoff der Hülse	Stahl
Werkstoffgüte der Hülse	sonstige
Oberflächenschutz	galvanisch/elektrolytisch verzinkt
Gewindeart	metrisch
Gewindemaß (metrisch)	6
Bohrlochdurchmesser	6 mm
Länge	45 mm
Min. Bohrlochtiefe	50 mm
Zul. Last Zugzone	1,4 kN
Mit Zulassung	ja
Selbstbohrend	nein

Beschreibung

Nagelanker. Anker zur Verwendung im Beton für Mehrfachbefestigung. Der Nagelanker wird in ein Bohrloch gesetzt und durch Aufbringen der Belastung verspreizt. Der Nagelanker ist geeignet für die Durchsteckmontage. Zu montieren durch leichte Hammerschläge auf den Nagelkopf. Zulässige Lasten für zentrischen Zug, Querlast und Schrägzug unter jedem Winkel sowie Ankerkennwerte und BauteilAbmessungen für Betonfestigkeitsklassen = B 25 bzw. C 20/25 und = B 55 bzw. C 50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid Nr.: ETA-18/0541 zu beachten! Für den Außenbereich empfehlen wir Nagelanker aus Edelstahl! Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Anwendungsbereich Der Anker darf als Mehrfachbefestigung für die Verankerung leichter Deckenbekleidungen und Unterdecken nach DIN 18168, sowie für statisch vergleichbare Verankerungen bis 1 kN/m² - auch in der aus Lastspannungen erzeugten Zugzone - verwendet werden. Technische Angaben Gesamtlänge L : 42 mm Bohrnenn-Ø : 6 mm Klemmbereich t fix : = 5 mm Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598/4042, blaupassiviert Zulassungs-Nr. : ETA-18/0541 DoP NI001

Hersteller-Informationen

Art.-Nr. NA 6X5
EAN 4013339158171

Niedax
NIEDAX GmbH & Co. KG
Asbacher Str. 141
DE-53545 Linz/Rhein
www.niedax.de
[email protected]

Dokumente

Strichzeichnung

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
