Befestigungs- und Abzweigmaterial

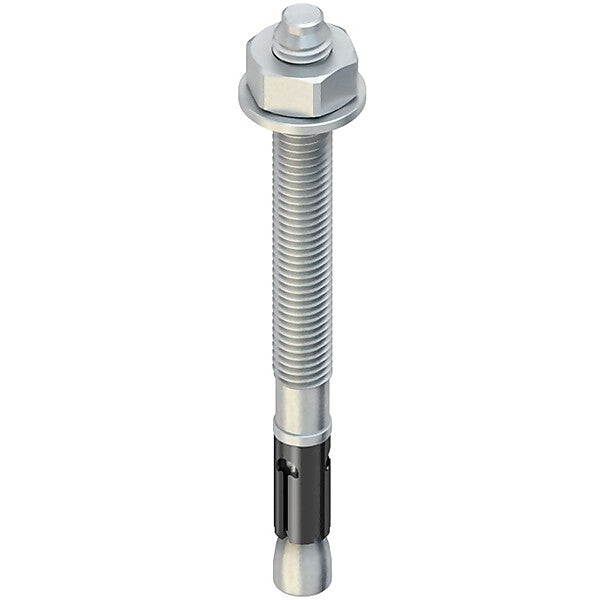

Niedax Durchsteckanker DAZ 10X30

Bolzenanker

Art.-Nr.
V-E4-5711632
EAN
4013339842841
Hersteller-Art.-Nr.
DAZ 10X30
Hersteller
Niedax
Zolltarifnummer
73181900

7,89 € UVP*

4,24 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

621 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Verankerung	Steckanker
Ausführung Anker	Außengewinde
Befestigungsvorrichtung	Bolzen
Schraubsystem	Außensechskant
Werkstoff des Ankers	Stahl
Werkstoffgüte Anker	sonstige
Oberflächenschutz Anker	galvanisch/elektrolytisch verzinkt
Werkstoff der Hülse	Stahl
Werkstoffgüte der Hülse	sonstige
Oberflächenschutz Hülse	galvanisch/elektrolytisch verzinkt
Mit Kragen	nein
Gewindeart	metrisch
Gewindemaß (metrisch)	10
Gewindelänge	26 mm
Länge	113 mm
Befestigung mit Spreizwerkzeug	nein
Bohrlochdurchmesser	10 mm
Min. Bohrlochtiefe	75 mm
Durchsteckmontage	nein
Vorsteckmontage	ja
Abstandsmontage	nein
Effektive Verankerungstiefe	60 mm
Max. Klemmdicke	30 mm
Geeignet für gerissenen Beton	ja
Geeignet für ungerissenen Beton	ja
Geeignet für Betonhohldiele	nein
Schlüsselweite	17 mm
Anzahl der Muttern	1
Anzahl der Scheiben	1
Feuerfest	ja
Feuerwiderstandsklasse nach EN 13501-2	sonstige
ETA Erdbebenbewertung	C1 und C2
Feuerwiderstandsklasse nach DIN 4102-2	R120

Beschreibung

Durchsteckanker mit metrischem Anschlußgewinde M 10, einschließlich galvanisch verzinkter Mutter und Unterlegscheibe. Für den Außenbereich empfehlen wir Durchsteckanker aus Edelstahl! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Anwendung : Anzahl und Anordnung der Durchsteckanker sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gemäß Europäisch Technischer Bewertung ETA-18/0542 bzw. Montageanleitung im gerissenen und ungerissenen Beton C20/25 bis C50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid ETA-18/0542 und die unten genannten Zulassungen zu beachten. Verwendung in trockenen Innenräumen. Technische Angaben Anschlußgewinde : M 10 Gesamtlänge L : 115 mm Bohrnenn-Ø : 10 mm Scheiben-Ø : 20 mm Klemmbereich t fix : = 30 mm effektive Verankerungstiefe h ef : 60 mm empfohlenes Drehmoment : 45 Nm Schlüsselweite : 17/16 Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598/4042, blaupassiviert Zulassungs-Nr. : ETA-18/0542 DoP NI003

Hersteller-Informationen

Art.-Nr. DAZ 10X30
EAN 4013339842841

Niedax
NIEDAX GmbH & Co. KG
Asbacher Str. 141
DE-53545 Linz/Rhein
www.niedax.de
[email protected]
