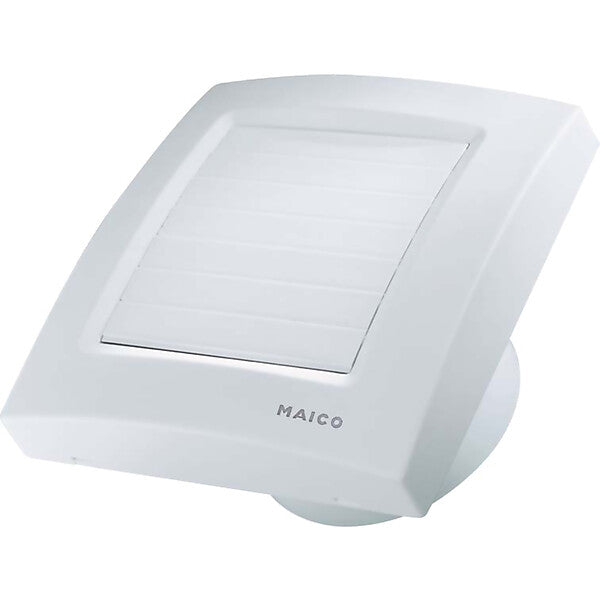

MAICO Ventilator 19W,180cbm/h,IP34 ECA 120 K

Merkmal	Wert
Netzfrequenz	50 Hz
Bemessungsspannung	230 V
Montageart	Aufputz
Werkstoff des Gehäuses	Kunststoff
Farbe	weiß
Volumenstrom	180 m³/h
Schutzart (IP)	IP34
Breite	171 mm
Höhe	171 mm
Nenndurchmesser	120 mm
Zusammenstellung	mit elek. Klappe
Ausführung	axial
Richtung	Entlüftung

Standardausführung - Mit elektrisch betätigtem Innenverschluss. - Drehzahlsteuerbar. Ausnahme: ECA 150/4 K. - Durch die Technik des Phasenanschnitts kann im unteren Drehzahlbereich ein physikalisch bedingtes Brummgeräusch auftreten.Merkmale - Hohes Fördervolumen trotz kompakter Baugröße. - Kombiniert großes Fördervolumen mit Druckstärke. - Thermischer Überlastungsschutz. - Gehäuse aus schlagfestem Kunststoff. - Schutzklasse II. - Mit VDE-GS-Zeichen, Ausnahme: ECA 120 24 V. - Mit Schutzdichtungen gegen das Eindringen von Kondenswasser bei Deckeneinbau. - Drehzahlsteuerung optional für ECA-Ventilatoren in Standardausführung. - Farbe verkehrsweiß ähnlich RAL 9016.Motor - Robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Einfache, schnelle Demontage der Abdeckung. - Schnelles Befestigen des Ventilators im Rohr durch 2 Klemmfedern.Elektrischer Anschluss - Elektrischer Anschluss wahlweise Auf- oder Unterputz.Sicherheitshinweise - ECA 120-Geräte mit der Schutzart IP 45 sind im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 120 K - Ausführung: Standardausführung - Fördervolumen: 180 m3/h - Drehzahl: 2600 1/min - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Leistungsaufnahme: 19 W - IMax: 0,14 A - Schutzart: IP 34 - Netzzuleitung: 3 / 1,5 mm2 - Einbauort: Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,9 kg - Gewicht mit Verpackung: 1,08 kg - Klappenart: elektrisch - Nennweite: 120 mm - Breite: 171 mm - Höhe: 171 mm - Tiefe: 114 mm - Breite mit Verpackung: 180 mm - Höhe mit Verpackung: 180 mm - Tiefe mit Verpackung: 140 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 36 dB(A) / Abstand 3 m, Freifeldbedingungen

Art.-Nr. 0084.0009
EAN 4012799840091

MAICO
Maico Elektroapparate -
Fabrik GmbH
Steinbeisstr. 20
DE-78056 Villingen - Schwenningen
www.maico-ventilatoren.com
[email protected]

• Produktdatenblatt
• Maßzeichnung
• Schaltbild
• Montageanleitung
