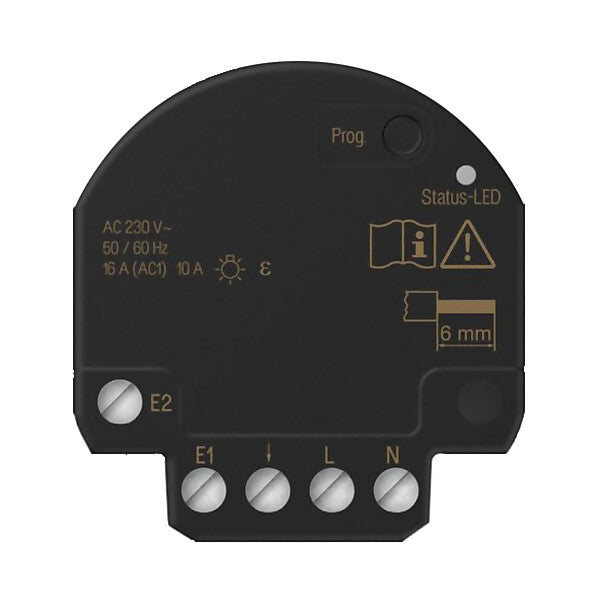

JUNG Schaltaktor Mini JUNG HOME BT S1 B2 U

Merkmal	Wert
Bussystem KNX	nein
Bussystem KNX-RF (Funk)	nein
Bussystem KNX Secure	nein
Bussystem KNX Secure-RF (Funk)	nein
Bussystem Funkbus	nein
Bussystem LON	nein
Bussystem Powernet	nein
Andere Bussysteme	sonstige
Funk bidirektional	ja
Montageart	Unterputz
Vor Ort-/Handbedienung	ja
Mit LED-Anzeige	ja
Anzahl der digitalen Eingänge	2
Max. Schaltleistung	2300 W
Max. Schaltleistung LED	400 W
Geeignet für C-Last	nein
Max. Anzahl der Schaltausgänge	1
Max. Schaltstrom	16 A
Bemessungsbetriebsspannung	230 V
Verschiedene Phasen anschließbar	nein
Leistungsaufnahme	4 W
Mit Busankopplung	nein
Min. Tiefe der Gerätedose	28 mm
Modulare Erweiterungsmöglichkeit	nein
Schutzart (IP)	IP20

Bestimmungsgemäßer Gebrauch
Manuelles und automatisches Schalten von Beleuchtung und haushaltsüblichen Geräten
Bedienung über Binäreingänge des JUNG HOME Aktors, JUNG HOME Taster, JUNG HOME Sensoren und JUNG HOME App
Anschluss von Geräten (z.B. Taster, Schalter oder Wettersensoren) an die Binäreingänge zum Auslösen von Szenen, Bedienen von Verbrauchern, Abfragen von Zuständen, etc.
Drahtlose Verknüpfung mit Geräten des JUNG HOME Systems
Montage in Gerätedose mit Abmessungen nach DIN 49073
Montage in Zwischendecken im Einbauadapter Mini-Gehäuse (Art.-Nr.: FM-EBG)

Produkteigenschaften
Inbetriebnahme und Bedienung über JUNG HOME App mit mobilem Endgerät (Smartphone oder Tablet) über Bluetooth®
Freie Verknüpfung der 2 Binäreingänge mit JUNG HOME Aktoren (lokal oder drahtlos)
Unabhängige Verwendung von Aktorfunktion und Binäreingängen
Mehrfarbige Statusanzeige und Taste Prog für die Inbetriebnahme
Sperren der Taste Prog
Einbindung der Last in Bereiche (Gruppen), Zentralfunktionen und Szenen
Bis zu 16 Zeitprogramme
Treppenlichtfunktion (automatische Abschaltung) mit Abschaltwarnung
Nachlaufzeit, Einschaltverzögerung, Ausschaltverzögerung
Sperrfunktion und Zwangsführung: Dauer-EIN/AUS oder für feste Zeit EIN/AUS
Sperrfunktionen auslösen über Binäreingänge, z.B. Aussperrschutz bei Rollladen und Jalousie, Zwangsführung etc.
Automatikfunktionen aktivieren/deaktivieren über JUNG HOME App
Automatische Datum- und Uhrzeitaktualisierung bei Verbindung mit mobilem Endgerät
Zeitprogramme mit Sonnenauf- bzw. Sonnenuntergang (Astrotimer)
Windalarm über Anschluss von konventionellen Wettersensoren an Binäreingängen
Bluetooth® Mesh für voll verschlüsselte drahtlose Kommunikation und Repeaterfunktion
Updatefähig über JUNG HOME App
Nennspannung: AC 230 V ~
Netzfrequenz: 50/60 Hz
Eingangsspannung: AC 230 V ~
Standby-Leistung: max. 0,2 W
Verlustleistung: max. 4 W
Umgebungstemperatur: -5 ... +45 °C
Lagertemperatur: -5 ... +45 °C
Transporttemperatur: -25 ... +70 °C
Relative Feuchte: 20 ... 70 % (keine Betauung)
Schaltstrom bei 35 °C
Ohmsch: 16 A (AC1)
Motoren: 6 A
Einbautiefe: 20 mm
Ganggenauigkeit pro Monat: ± 13 s
Gangreserve: mind. 4 h
Anschlussleistung bei 35 °C
Glühlampen: 2300 W
HV-Halogenlampen: 2300 W
Elektronische Trafos: 1500 W
Induktive Trafos: 1000 VA
HV-LED-Lampen: typ. 400 W
Kompaktleuchtstofflampen: typ. 400 W
Leuchtstofflampen unkompensiert: 920 VA
Leistungsreduzierung
pro 5 °C Überschreitung von 35 °C: -5 %
bei Einbau in Holz- oder Trockenbauwand: -15 %
bei Einbau in Mehrfachkombinationen: -20 %
Leitungslänge
Lastleitung: max. 100 m
Binäreingang: max. 50 m
Maße (L x B x H): 48 x 51 x 20 mm
Funkfrequenz: 2402,0 ... 2480,0 MHz
Sendeleistung: max. 10 mW (Klasse 1.5)
Sendereichweite
in Gebäuden: ca. 30 m

Art.-Nr. BTS1B2U
EAN 4011377202801

JUNG
Albrecht Jung GmbH & Co. KG
Volmestr. 1
DE-58579 Schalksmühle
www.jung.de
[email protected]

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
