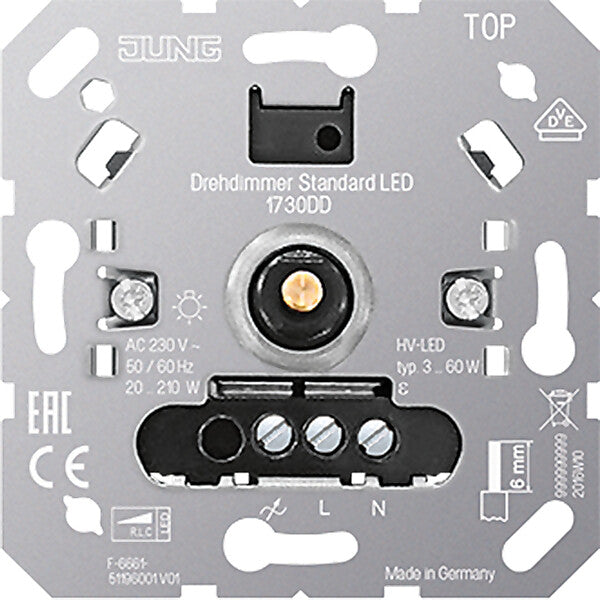

JUNG LED-Drehdimmer Standard 1730 DD

Merkmal	Wert
Zusammenstellung	Basiselement
Bedienungsart	Dreh-/Druckknopf
Anzahl der Einheiten	1
App-Steuerung über Bluetooth	nein
Dimmung Phasenanschnitt	ja
Dimmung Phasenabschnitt	ja
Seriendimmer	nein
Lastart	standard
Nebenstelleneingang	nein
Lichtwertspeicher	ja
Verwendbar mit Taste	nein
Verwendbar mit Bewegungsmelder	nein
Verwendbar mit Präsenzmelder	nein
Verwendbar mit Zeitschalter/Timer	nein
Verwendbar mit Funktaste	nein
Min. Helligkeit steuerbar	ja
Montageart	Unterputz
Befestigungsart	Krallen-/Schraubbefestigung
Werkstoff	sonstige
Werkstoffgüte	sonstige
Halogenfrei	ja
Nennspannung	230 V
Frequenz	50 Hz
Leistungsaufnahme	2 W
Anschlussart	Schraubklemme
Aderquerschnitt	0,5 mm²
Gerätebreite	71 mm
Gerätehöhe	71 mm
Min. Tiefe der Gerätedose	32 mm
Kompatibel mit Apple HomeKit	nein
Kompatibel mit Google Assistant	nein
Kompatibel mit Amazon Alexa	nein
IFTTT-Unterstützung verfügbar	nein

Bestimmungsgemäßer Gebrauch
Schalten und Dimmen von Beleuchtung
Betrieb mit geeigneter Abdeckung
Montage in Gerätedose mit Abmessungen nach DIN 49073

Produkteigenschaften
Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip
Automatische Einstellung des zur Last passenden Dimmprinzips
Gerät kann ohne Neutralleiter betrieben werden
Einschalten durch lampenschonenden Softstart
Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit
Einschalthelligkeit dauerhaft speicherbar
Minimalhelligkeit dauerhaft speicherbar
Maximalhelligkeit dauerhaft speicherbar
Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden
Elektronischer Übertemperaturschutz
Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich
Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U
mit Inkrementalgeber
ohne Nebenstelleneingang
Nennspannung: AC 230 V ~
Netzfrequenz: 50/60 Hz
Standby-Leistung: ca. 0,35 W
Verlustleistung: ca. 2 W
Umgebungstemperatur: -5 ... +45 °C
Anschlussleistung bei 25 °C
Glühlampen: 20 ... 210 W
HV-Halogenlampen: 20 ... 210 W
Elektronische Trafos: 20 ... 210 W
Elektronische Trafos mit NV-LED: typ. 20 ... 60 W
Induktive Trafos: 20 ... 210 VA
Induktive Trafos mit NV-LED: typ. 20 ... 60 VA
HV-LED-Lampen dimmbar: typ. 3 ... 60 W
Kompaktleuchtstofflampen dimmbar: typ. 3 ... 60 W
Ohmsch-kapazitiv: 20 ... 210 W
Kapazitiv-induktiv: nicht zulässig
Ohmsch-induktiv: 20 ... 210 VA
Ohmsch und HV-LED: typ. 3 ... 60 W
Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 60 W
Betrieb ohne Neutralleiter: Mindestlast 50 W. Gilt nicht für Lasten mit HV-LED- und Kompaktleuchtstofflampen.
Leistungszusätze: siehe Anleitung Leistungszusatz
Anschluss Schraubklemmen
eindrähtig: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2
feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2
feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm22 x 0,5 ... 1,5 mm2
Gesamtlänge Lastleitung: max. 100 m

Art.-Nr. 1730DD
EAN 4011377166974
