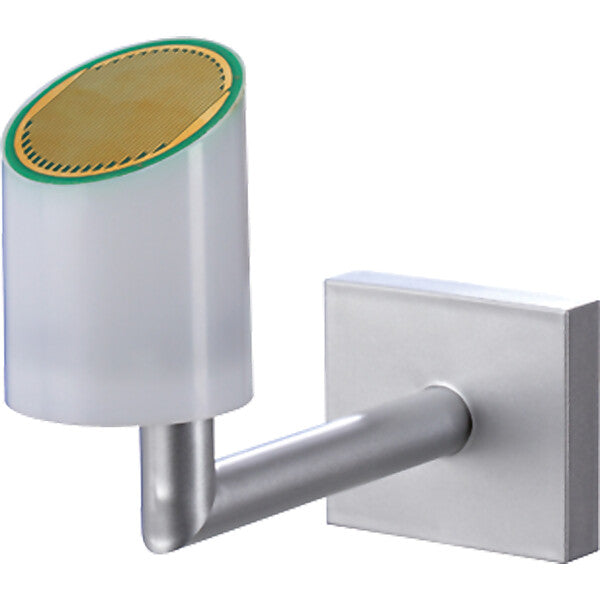

JUNG KNX Wetterstation Home 2224 WH

Merkmal	Wert
Bussystem KNX	ja
Bussystem KNX-RF (Funk)	nein
Bussystem KNX Secure	nein
Bussystem KNX Secure-RF (Funk)	nein
Bussystem Funkbus	nein
Bussystem LON	nein
Bussystem Powernet	nein
Andere Bussysteme	ohne
Funk bidirektional	nein
Ausführung	Mehrfach-Sensor
Montageart	Aufputz
Leistungsaufnahme	7,5 W
Mit Busankopplung	ja
Mit DCF77	nein
Akustisches Signal	nein
Mit Heizung	nein
Farbe	Aluminium
Wetterstation	ja
Schutzart (IP)	IP44

Anwendungszweck
Die KNX Wetterstation erfasst die meteorologischen Daten Windgeschwindigkeit, Niederschlag, Dämmerung, Temperatur und 3 mal richtungsabhängig die Helligkeit.
Das Haupteinsatzgebiet ist die automatische, witterungsabhängige Beschattungssteuerung. Sie ist speziell für den Heimbereich ausgelegt. Um die Funktionssicherheit zu erhöhen, überwacht sich die Wetterstation in einigen wichtigen Funktionen selbst und meldet entsprechende Fehler selbständig über Meldeobjekte auf den Bus.
Sie ist für die Außenmontage am Mast oder an der Wand vorgesehen.
Die Busankopplung an den KNX ist integriert.
Die Auswertung der Daten selbst, insbesondere die Grenzwertverarbeitung erfolgt bereits in der Wetterstation.
Vor der Beeinträchtigung der Funktion durch Frost und Betauung ist sie durch eine eingebaute Heizung bis 20 °C geschützt. Die Heizung sorgt ferner, bezüglich der Sensorfläche des Niederschlagssensors für die schnelle Abtrocknung nach Regen, bzw. für die Abtauung bei Schnee und Eis.
Die Versorgung der Einheit mit Ausnahme der Heizung und der Versorgung des Niederschlagssensors erfolgt durch den Bus. Für die Heizung benötigt die Wetterstation eine externe 24 V AC/DC Spannungsversorgung, ohne die keine Niederschlagsdetektion möglich ist.
Zur Kaskadierung mehrerer Wetterstationen sowie zur Verknüpfung der Grenzwerte und der Überwachungsfunktionen sind Logikgatter verfügbar. Sperrglieder ermöglichen die Sperrung einzelner Funktionen vor Ort.

Bestimmungsgemäßer Gebrauch
Messung und Auswertung von Wetterdaten: Windgeschwindigkeit, Niederschlag, Dämmerung, Temperatur und Helligkeit
Senkrechte Montage im Außenbereich von Gebäuden, vorzugsweise Dach- und Fassadenbereich

Produkteigenschaften
Integrierter Busankoppler
Kompaktes Gehäuse
Wartungsarm
Meßwerterfassung und Grenzwertüberwachung

Zur Regenerkennung wird die Spannungsversorgung Art.-Nr.: WSSV 10 benötigt.

Art.-Nr. 2224WH
EAN 4011377026636

JUNG
Albrecht Jung GmbH & Co. KG
Volmestr. 1
DE-58579 Schalksmühle
www.jung.de
[email protected]

• Montageanleitung
