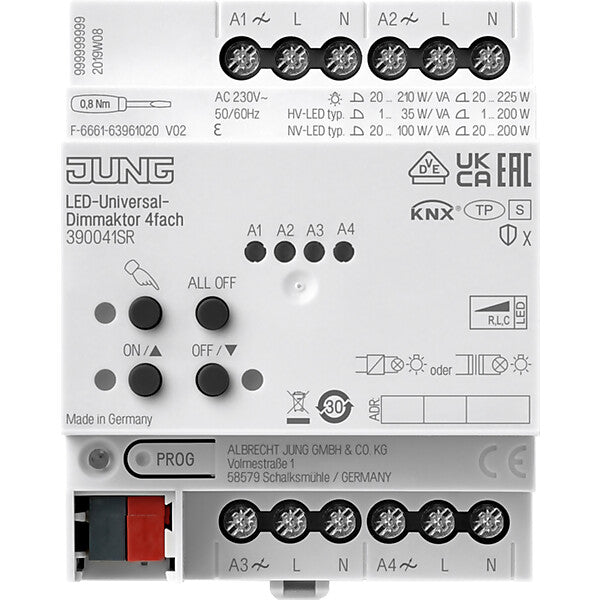

JUNG KNX Universal-Dimmaktor LED, 4fach, 4 TE 39004 1S R

Merkmal	Wert
Bussystem KNX	ja
Bussystem KNX-RF (Funk)	nein
Bussystem KNX Secure	ja
Bussystem KNX Secure-RF (Funk)	nein
Bussystem Funkbus	nein
Bussystem LON	nein
Bussystem Powernet	nein
Andere Bussysteme	ohne
Funk bidirektional	nein
Ausführung	Dimmaktor
Montageart	REG
Breite in Teilungseinheiten	4
Mit Busankopplung	ja
Busmodul abnehmbar	nein
Nebenstelleneingang	nein
Vor Ort-/Handbedienung	ja
Mit LED-Anzeige	ja
Anzahl der Ausgänge	4
Ausgangsleistung	1 W
Leistungszusatz verwendbar	ja
Lastart	universal und LED Retrofit
Max. Steuerstrom	15 mA
Max. Schaltleistung LED	200 W
Geeignet für Konstantstrom	nein
Spannung	110 V
Geeignet für Konstantspannung	nein
Parallel-Betrieb möglich	ja
Frequenz	50 Hz
Schutzart (IP)	IP2X
Kompatibel mit Casambi	nein

4 x 225 W, HV-LED-Lampen typ. 4 x 1 ... 35 W (Phasenanschnitt), 4 x 1 ... 200 W (Phasenabschnitt)
1 x 855 W
REG-Gehäuse 4 TE
mit elektronischer Handbetätigung und LED-Statusanzeige
Projektierung und Inbetriebnahme mit ETS5 oder neuer
ETS-Produktfamilie Beleuchtung
Produkttyp Dimmer
Bestimmungsgemäßer Gebrauch
Schalten und Dimmen von Glühlampen, HV-Halogenlampen, dimmbaren HV-LED-Lampen, dimmbaren Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit NV-Halogen- oder NV-LED-Lampen, dimmbaren elektronischen Trafos mit NV-Halogen- oder NV-LED-Lampen
Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler

Produkteigenschaften
Ausgänge manuell bedienbar, Baustellenbetrieb
Rückmeldung im Handbetrieb und im Busbetrieb
Sperren einzelner Ausgänge per Hand oder Bus
Statusrückmeldung
KNX Data Secure kompatibel ab ETS 5.7.3
Updatefähig mit ETS Service-App

Eigenschaften Dimmbetrieb
Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips
Leerlauf-, kurzschluss- und übertemperatursicher
Meldung bei Kurzschluss, Spannungsausfall und Überlast
Rückmeldung des Schaltzustandes und des Dimmwertes
Parametrierbares Einschalt- und Dimmverhalten
Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung
Lichtszenenbetrieb
Statusanzeige der Ausgänge über LED
Betriebsstundenzähler
Spannungsausfall länger als ca. 5 Sekunden führt zum Ausschalten der Dimmausgänge. Je nach Parametereinstellung wird die angeschlossene Last nach Spannungswiederkehr neu eingemessen.
Erhöhung der Ausgangsleistung durch Parallelschalten mehrerer Ausgänge möglich
Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich
Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U

Eigenschaften Logik
Logikgatter
Umsetzer (Konvertierung)
Sperrglied
Vergleicher
Grenzwertschalter
Nennspannung: AC 110 ... 230 V ~
Netzfrequenz: 50/60 Hz
Verlustleistung: max. 7 W
Standby-Leistung: ca. 0,16 W pro Kanal
Umgebungstemperatur: -5 ... +45 °C
Lager-/Transporttemperatur: -25 ... +70 °C
Lampenlasten
Anschlussleistung 230 V je Ausgang
Wird die Nennspannung auf 110 V reduziert, halbieren sich die Lampenlasten.
Phasenanschnitt
Glüh- / HV-Halogenlampen 20 ... 210 W
Induktive Trafos: 20 ... 210 VA
Elektronische Trafos: 20 ... 210 W
NV-LED-Lampen dimmbar: 20 ... 100 VA
HV-LED-Lampen dimmbar: 1 ... 35 W
Kompaktleuchtstofflampen dimmbar: 20 ... 80 W
Phasenabschnitt
Glüh- / HV-Halogenlampen 20 ... 225 W
Elektronische Trafos: 20 ... 225 W
NV-LED-Lampen dimmbar: 20 ... 200 VA
HV-LED-Lampen dimmbar: 1 ... 200 W
Kompaktleuchtstofflampen dimmbar: 20 ... 150 W
Mischlasten
Kapazitiv-induktiv: nicht zulässig
Einbaubreite: 72 mm (4 TE)
KNX
KNX Medium: TP 256
Inbetriebnahmemodus: S-Mode
Nennspannung KNX: DC 21 ... 32 V SELV
Stromaufnahme KNX: 15 mA
Anschluss
Anschlussart: Anschlussklemme
eindrähtig: 1 x 0,5 ... 4 mm2
feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4 mm2
feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2

Art.-Nr. 390041SR
EAN 4011377179103
