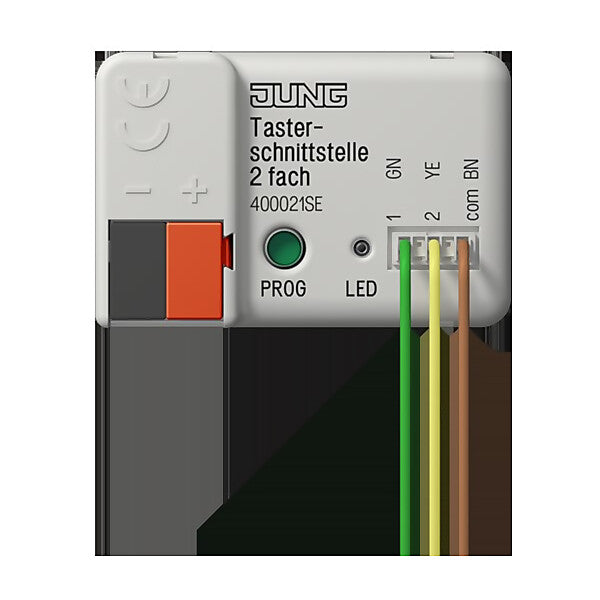

JUNG KNX Tasterschnittstelle 2fach 40002 1S E

Merkmal	Wert
Bussystem KNX	ja
Bussystem KNX-RF (Funk)	nein
Bussystem KNX Secure	ja
Bussystem KNX Secure-RF (Funk)	nein
Bussystem Funkbus	nein
Bussystem LON	nein
Bussystem Powernet	nein
Andere Bussysteme	ohne
Funk bidirektional	nein
Montageart	Unterputz
Mit Busankopplung	ja
Busmodul abnehmbar	nein
LED ansteuern	ja
Mit LED-Anzeige	ja
Anzahl der Eingänge	2
Eingangsspannung	21 V
Leistungsaufnahme	0,24 W
Art der Eingangsspannung	DC
Externe Abfragespannung notwendig	nein
Schutzart (IP)	IP20
Min. Tiefe der Gerätedose	23 mm

ETS-Produktfamilie Eingabe
Produkttyp Binäreingang 2fach
Bestimmungsgemäßer Gebrauch
Eingänge zur Abfrage konventioneller, potentialfreier Kontakte, und Senden von Telegrammen auf den KNX-Bus
Ausgänge zur Ansteuerung von LED
Montage in Gerätedose mit Abmessungen nach DIN 49073 in Kombination mit einer geeigneten Abdeckung
Bei Montage hinter Schalt- und Tasteinsätzen Gerätedose mit ausreichender Einbautiefe verwenden

Produkteigenschaften
Unabhängige Kanäle, die in Abhängigkeit der ETS-Parametrierung als Eingänge oder als Ausgänge arbeiten
Gemeinsamens Bezugspotential für alle Kanäle
Sperren einzelner Kanäle
Versorgung über Bus, keine zusätzliche Versorgungsspannung notwendig
KNX Data Secure kompatibel ab ETS 5.7.7 oder ab ETS 6.3.0
Updatefähig mit ETS Service-App
Ausgänge
Anschluss von LED z.B. LED-Lampe, 5 V DC, 2,2 mA (Art.-Nr. 9605 LED ..)
Kurzschlussfest, überlastgeschützt und verpolungssicher
Parallelschalten von Ausgängen möglich, für Verbraucher mit höherem Strombedarf
Eingänge
Anschluss von potentialfreien Kontakten, wie Tastern, Schaltern oder Reedkontakten
Die Abfrage mit einem Impulsstrom vermeidet Kontaktverschmutzung (Bildung einer Oxidschicht) auf den angeschlossenen Kontakten
Bedienfunktionen: Schalten, Dimmen, Jalousie-, Szenen- oder Raumtemperatursteuerung
Wertgeber für Dimm-, Farbtemperatur-, RGBW-, Temperatur oder Helligkeitswerte
Übermittlung des aktuellen Eingangszustandes nach Busspannungsausfall
Anschluss von Tür- oder Fensterkontakten zur Auswertung der Status offen, geschlossen, gekippt und Griffposition
Anschluss von Leckage-, Betauungs- und Temperatursensoren
Impulszähler mit Haupt- und Zwischenzähler
Kombination von benachbarten Eingangskanälen bei Anschluss von Taster, Tür- oder Fensterkontakt
Logikfunktionen

Art.-Nr. 400021SE
EAN 4011377212947
