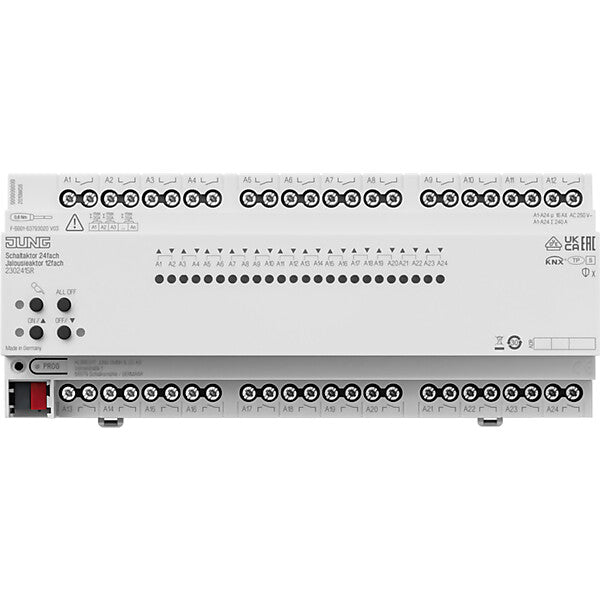

JUNG KNX-Jalousieaktor 24-fach 23024 1S R

Merkmal	Wert
Bussystem KNX	ja
Bussystem KNX-RF (Funk)	nein
Bussystem KNX Secure	ja
Bussystem KNX Secure-RF (Funk)	nein
Bussystem Funkbus	nein
Bussystem LON	nein
Bussystem Powernet	nein
Andere Bussysteme	ohne
Montageart	REG
Breite in Teilungseinheiten	12
Mit Busankopplung	ja
Vor Ort-/Handbedienung	ja
Mit LED-Anzeige	ja
Schaltstrom ohmsch	16 A
Max. Schaltleistung	3000 W
Leistungsaufnahme	0,58 W
Max. Anzahl der Jalousieausgänge	12
Mit Schaltfunktion	ja
Stromart	AC

REG-Gehäuse 12 TE
mit elektronischer Handbetätigung und LED-Statusanzeige
Projektierung und Inbetriebnahme mit ETS5 oder neuer
ETS-Produktfamilie Ausgabe
Produkttyp Binärausgang mix
Bestimmungsgemäßer Gebrauch
Schalten elektrischer Verbraucher mit potentialfreien Kontakten
Schalten elektrisch betriebener Jalousien, Rollläden und Markisen
Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler

Produkteigenschaften
Ausgänge manuell bedienbar, Baustellenbetrieb
Rückmeldung im Handbetrieb und im Busbetrieb
Sperren einzelner Ausgänge per Hand oder Bus
Zentralfunktionen
Zyklische Überwachung
KNX Data Secure kompatibel ab ETS 5.7.3
Updatefähig mit ETS Service-App

Eigenschaften Schalterbetrieb
Schließer- oder Öffnerbetrieb
Rückmeldefunktion
Logische Verknüpfung und Zwangsführung
Zentrale Schaltfunktion mit Sammelrückmeldung
Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung
Szenenfunktion
Betriebsstundenzähler

Eigenschaften Jalousiebetrieb
Eignung für AC-Motoren 230 V
Betriebsarten "Jalousie mit Lamelle", "Rolllade/Markise", "Lüftungsklappe/Dachfenster"
Behangposition direkt ansteuerbar
Lamellenstellung direkt ansteuerbar
Rückmeldung von Fahrzustand, Behangposition und Lamellenstellung
Zyklische Rückmeldung im Fahrzustand
Zwangsstellung durch übergeordnete Steuerung
Sicherheitsfunktion: Regenalarm, Frostalarm, 3 unabhängige Windalarme
Sonnenschutzfunktion mit Heizen-Kühlen-Automatik

Benachbarte Ausgänge nur soweit belasten, dass die Summe ihrer Ausgangsströme max. 20 A beträgt.
Umgebungstemperatur: -5 ... +45 °C
Lager-/Transporttemperatur: -25 ... +70 °C
KNX
KNX Medium: TP 256
Nennspannung KNX: DC 21 ... 32 V SELV
Stromaufnahme KNX: 4 ... 24 mA
Ausgänge
Schaltspannung: AC 250 V ~
Schaltstrom AC1 (cos ? > 0,8): 16 A
Leuchtstofflampen: 16 AX
Strombelastbarkeit
Benachbarte Ausgänge: S 20 A
Lasten pro Ausgang
Ohmsche Last: 3000 W
Kapazitive Last: 16 A / 140 µF
Motoren: 1380 VA
Einschaltstrom 200 µs: max. 800 A
Einschaltstrom 20 ms: max. 165 A
Lampenlasten 230 V
Glühlampen: 2300 W
HV-Halogenlampen: 2300 W
HV-LED-Lampen: max. 400 W
NV-Halogenlampen mit
elektronischen Trafos: 1500 W
induktiven Trafos: 1200 VA
Leuchtstofflampen T5/T8
unkompensiert: 1000 W
parallelkompensiert: 1160 W / 140 µF
Duo-Schaltung: 2300 W / 140 µF
Kompaktleuchtstofflampen
unkompensiert: 1000 W
parallelkompensiert: 1160 W / 140 µF
Quecksilberdampflampen
unkompensiert: 1000 W
parallelkompensiert: 1160 W / 140 µF
Einbaubreite: 216 mm (12 TE)
Anschlüsse, Versorgung und Last
Anschlussart: Schraubklemmen
eindrähtig: 1 x 0,5 ... 4 mm2
feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4 mm2
feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2
KNX: KNX-Anschlussklemme

Art.-Nr. 230241SR
EAN 4011377179134

JUNG
Albrecht Jung GmbH & Co. KG
Volmestr. 1
DE-58579 Schalksmühle
www.jung.de
[email protected]
