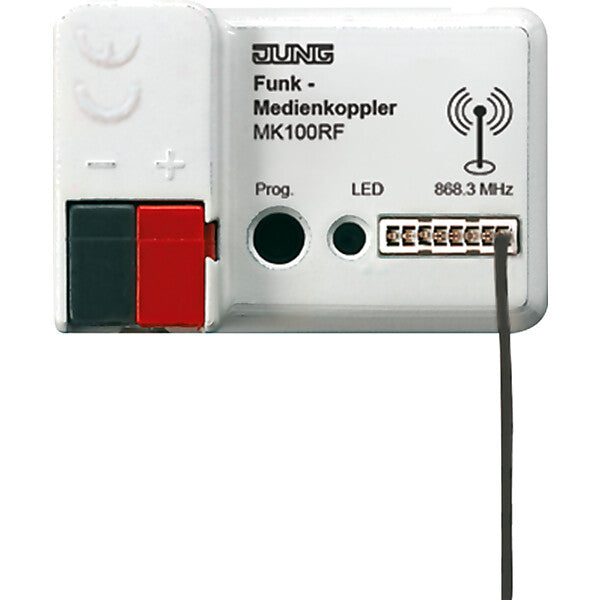

JUNG KNX Funk-Medienkoppler MK 100 RF

Merkmal	Wert
Bussystem KNX	ja
Bussystem KNX-RF (Funk)	ja
Bussystem KNX Secure	nein
Bussystem KNX Secure-RF (Funk)	nein
Bussystem Funkbus	nein
Bussystem LON	nein
Bussystem Powernet	nein
Ausführung	Medienkoppler
Montageart	sonstige
Mit LED-Anzeige	ja
Visualisierung	nein
Web-Server	nein
Funkschnittstelle	ja

Projektierung und Inbetriebnahme mit ETS5 oder neuer
Bestimmungsgemäßer Gebrauch
Verbindung von KNX-Funknetzen mit leitungsgebundenen KNX-Linien
Erhöhung der Funkreichweite in KNX-Funknetzen (Repeater-Betrieb, externe Versorgung 24 V DC, z.B. über Netzteil Art.-Nr. NT 2415 REG VDC)
Montage in Gerätedose mit Abmessungen nach DIN 49073 in Kombination mit einer geeigneten Abdeckung

Produkteigenschaften
Einsatz als Medienkoppler in der Funktion als Bereichs- oder Linienkoppler (abhängig von der physikalischen Adresse)
Verwendung als KNX RF Repeater möglich
Filtereinstellungen und Filtertabellen
Ab V01: KNX Data Secure kompatibel ab ETS 5.7.3
Ab V02: Einsatz als Segmentkoppler möglich ab ETS 6.0.5
Beeinflussung der Weiterleitung von Gruppentelegrammen (Routing) durch Filterfunktion im Kopplerbetrieb
Unterstützung des vollen Adressbereichs (Gruppen 0-31) bei Filterfunktion
Weiterleitung von Gruppentelegrammen (TP > RF, RF > TP) parametrierbar
Weiterleitung von physikalisch adressierten Telegrammen (TP > RF, RF > TP) parametrierbar
Weiterleitung von Broadcast-Telegrammen (TP > RF, RF > TP) parametrierbar
Telegrammwiederholungen bei Übertragungsfehlern für Gruppen-, Broadcast- und physikalisch adressierte Telegramme auf der TP-Seite einstellbar
Telegrammbestätigung für Gruppen- und physikalisch adressierte Telegramme auf der TP-Seite parametrierbar
Konfigurationssperre einstellbar (Programmieren nur über TP oder RF)
Status-LED
Umsetzung und Erzeugung von RF-System-Broadcast-Telegrammen
Unterstützung von Long-Frames
Safe-State-Modus zum Anhalten des Applikationsprogramms (z. B. wenn das Gerät durch eine fehlerhafte Projektierung oder Inbetriebnahme nicht korrekt funktioniert)
Funktion zum Rücksetzen in den Auslieferungszustand

Art.-Nr. MK100RF
EAN 4011377127616

JUNG
Albrecht Jung GmbH & Co. KG
Volmestr. 1
DE-58579 Schalksmühle
www.jung.de
[email protected]
