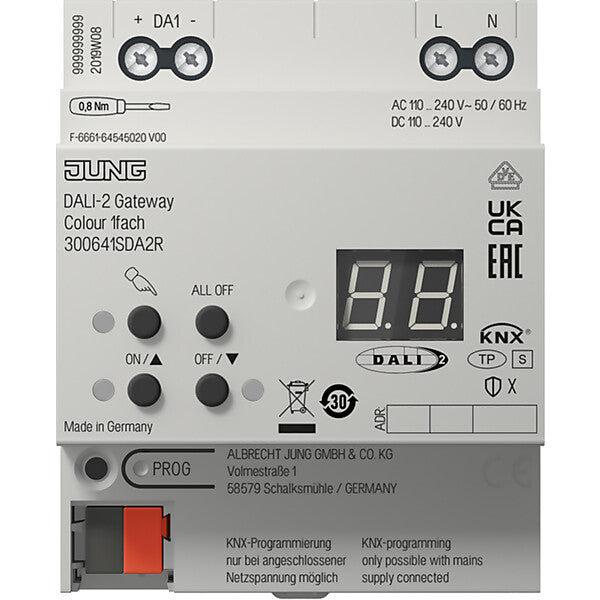

JUNG KNX DALI-2 Gateway Colour 1fach 30064 1S DA2 R

Merkmal	Wert
Bussystem KNX	ja
Bussystem KNX-RF (Funk)	nein
Bussystem KNX Secure	ja
Bussystem KNX Secure-RF (Funk)	nein
Bussystem Funkbus	nein
Bussystem LON	nein
Bussystem Powernet	nein
Andere Bussysteme	ohne
Funk bidirektional	nein
Ausführung	Schnittstelle Beleuchtungssystem/DALI
Montageart	REG
Breite in Teilungseinheiten	4
Anzahl der Kanäle	1
Max. Anzahl der Geräte pro Kanal	64
Demontageschutz	nein
Mit LED-Anzeige	ja
Updatefähig	ja
Betriebsspannung	110 V
Spannungsart	AC/DC
Leistungsaufnahme	3 W
Protokoll	sonstige
Providerabhängig	nein
Visualisierung	nein
Web-Server	nein
Funkschnittstelle	nein
IR-Schnittstelle	nein
Schutzart (IP)	IP20

REG-Gehäuse 4 TE
Bestimmungsgemäßer Gebrauch
Steuern von Leuchten und anderen Anwendungen mit DALI Betriebsgerät in KNX-Installationen, z.B. EVG
Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler

Produkteigenschaften
DALI-2 zertifiziert
Steuerung von max. 64 DALI Teilnehmern in max. 32 Gruppen
Einstellung der Farbtemperatur oder der Lichtfarbe (RGB, RGBW) für Leuchten mit DALI Device Type 8 gemäß IEC 62386-209
Kurzschluss-, überlast- und überspannungssicher
Betriebsstundenzähler
Automatischer Farbkreisdurchlauf oder Helligkeitsdurchlauf
HCL-Modus (Human Centric Lighting), automatischer Tagesfarbtemperaturverlauf
CT-Modus (Color Transition), automatischer Tagesfarbverlauf
Geeignet für den Betrieb mit DC-Spannung von Notbeleuchtungsanlagen
Einzel-, Gruppen- oder Zentraladressierung
16 Lichtszenen je DALI System
Auslesen DALI Teilnehmer-Zustand über KNX, z.B. Helligkeit oder Leuchtenfehler
Handbedienung der DALI Gruppen, Einzelgeräte oder Zentral (Broadcast) getrennt für jedes DALI System
Zwangsführung oder Sperrfunktionen
Rückmeldung von Schaltzustand und Helligkeitswert im Bus- und im Handbetrieb
Sammelrückmeldung
Zentrale Schalt- und Dimmfunktion
Sperrfunktion für jede DALI Gruppe oder jedes Einzelgerät
Separate Ein- und Ausschaltverzögerung
Treppenlichtschalter mit Abschaltwarnung
Online- oder Offline-Projektierung der DALI Teilnehmer mit ETS-DCA
Standby-Abschaltung der DALI Teilnehmer
Austausch eines einzelnen DALI Teilnehmers gleichen Typs, während des Betriebs, ohne Software möglich
KNX Data Secure kompatibel ab ETS 5.7.7 oder ab ETS 6.3.0
Updatefähig mit ETS Service-App

Ab Geräteversion V01 oder Softwareversion V2.0.8:
Multimasterfähig: es können DALI-2 Sensoren als Application Controller eingesetzt werden
DALI-2 Sensoren werden als Eingabegeräte (Input Devices) im Instanzmodus unterstützt

Art.-Nr. 300641SDA2R
EAN 4011377207073
