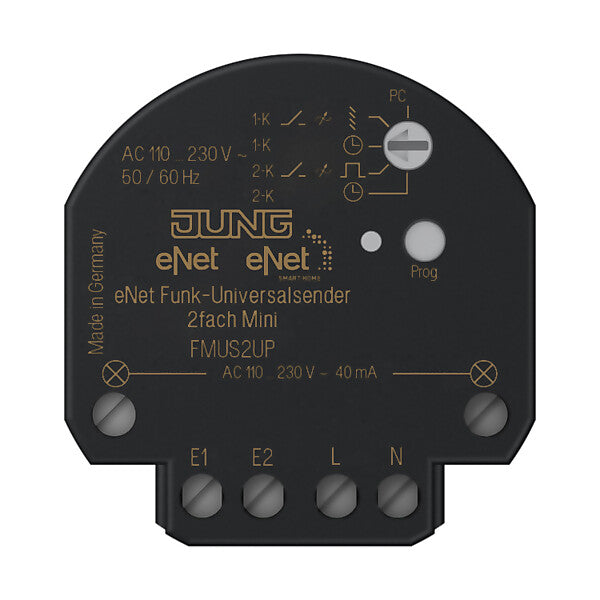

JUNG Funk-Universalsender 2-kanalig FM US 2 UP

Merkmal	Wert
Funkfrequenz	868 MHz
Reichweite	100 m
Mit Funkhandsender	nein
Stromversorgung	230 V AC

2fach
Bestimmungsgemäßer Gebrauch
Sender zur Funkübertragung von Schalt-, Dimm-, Jalousiefahr- und Szenenbefehlen
Ansteuerung durch Taster, Schalter, Jalousietaster oder Jalousieschalter oder andere Geräte mit Tast- oder Schaltkontakt
Montage in Gerätedose mit Abmessungen nach DIN 49073 in Kombination mit einer geeigneten Abdeckung
Montage in Aufputzgehäuse oder Einbauadapter Mini-Gehäuse (Art.-Nr. FM-EBG) für Zwischendecken
Betrieb mit Funkaktoren aus dem eNet-System

Produkteigenschaften
Erkennen von Spannungspegeln und -wechseln am Eingang
Sendeverhalten einstellbar
Anschluss für Meldelampe z.B. für Anschluss von Taster mit separatem Meldekontakt (Art.-Nr. 534 U)
Anzeige Übertragungsstatus mit Status-LED oder Meldelampe

Betriebsarten, einstellbar mit Betriebsartenschalter:
1fach Schalten/Dimmen/Jalousie
1fach Automatik-Funktion
2fach Schalten/Dimmen/Tastbetrieb
2fach Automatik-Funktion
Mit eNet-Server einstellbar:
Vollverschlüsselte Funkübertragung (AES-CCM) ab eNet Server Softwareversion 2.0
Szenen: Alles-Ein, Alles-Aus, individuelle Szenen
2fach Jalousie
Bediensperren
Verbindungen einrichten freigegeben/gesperrt
Status für Zwangsführung
Repeaterfunktion
Update der Gerätesoftware

Ein- und Zweiflächenbedienung
Die Bedienung von Funktionen oder elektrischen Verbrauchern hängt von der Anwendung und den angeschlossenen Komponenten ab.
Bei Anschluss von Schaltern folgt die Bedienung der gewohnten Schalterfunktion.
Bei Anschluss von Tastern sind zwei Bedienarten üblich:
Einflächenbedienung Beleuchtung: Das Ein-/Ausschalten oder heller/dunkler Dimmen einer Beleuchtung erfolgt abwechselnd durch wiederholtes Betätigen der betreffenden Taste.
Zweiflächenbedienung Beleuchtung: Zwei Tasten bilden ein Funktionspaar. Betätigen links schaltet/dimmt eine Beleuchtung ein/heller, Betätigen rechts aus/dunkler.
Einflächenbedienung Jalousie: Das Aufwärts- oder Abwärtsfahren erfolgt abwechselnd durch wiederholtes Betätigen der betreffenden Taste.
Zweiflächenbedienung Jalousie: Zwei Tasten bilden ein Funktionspaar. Betätigen links fährt eine Jalousie aufwärts, Betätigen rechts abwärts.
Nennspannung: AC 230 ... 230 V ~, 50/60 Hz
Standby-Leistung: 0,5 W
Umgebungstemperatur: -25 ... +70 °C
Eingänge
Leitungslänge: max. 100 m
Eingangsstrom bei Nennspannung: ca. 2 mA
Signaldauer: min. 200 ms
Ausgang Meldelampe
Nennspannung (Schaltspannung): AC 110 ... 230 V ~
Ausgangsstrom: 40 mA
Anschlussart: Schraubklemmen
eindrähtig: 1 x 0,75 ... 4 mm2
feindrähtig mit Aderendhülse: 1 x 0,75 ... 2,5 mm2
Maße (Ø x H): 53 x 23 mm
Funkfrequenz: 868,0 ... 868,6 MHz
Sendeleistung: max. 20 mW
Sendereichweite im Freifeld: typ. 100 m
Empfängerkategorie: 2

Art.-Nr. FMUS2UP
EAN 4011377087019

JUNG
Albrecht Jung GmbH & Co. KG
Volmestr. 1
DE-58579 Schalksmühle
www.jung.de
[email protected]
