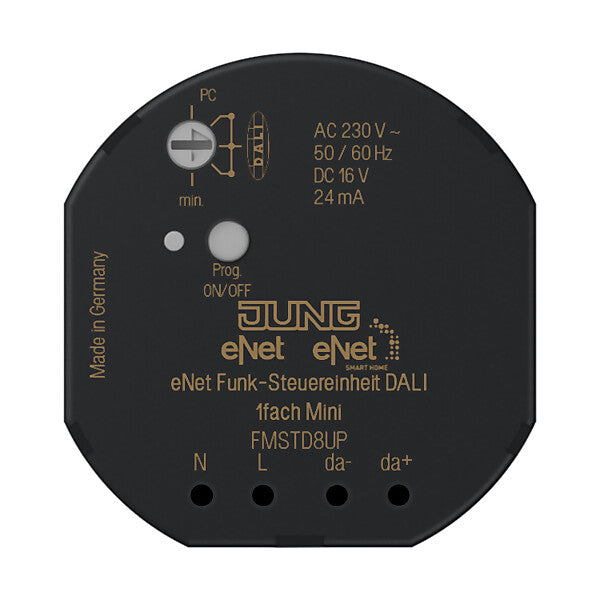

JUNG Funk-Steuereinheit DALI FM STD 8 UP

Merkmal	Wert
Bussystem KNX	nein
Bussystem KNX-RF (Funk)	nein
Bussystem KNX Secure	nein
Bussystem KNX Secure-RF (Funk)	nein
Bussystem Funkbus	ja
Bussystem LON	nein
Bussystem Powernet	nein
Andere Bussysteme	eNet
Funk bidirektional	ja
Montageart	Unterputz
Mit Busankopplung	ja
Nebenstelleneingang	nein
Vor Ort-/Handbedienung	ja
Mit LED-Anzeige	ja
Schnittstelle 1-10 V	nein
Max. Schaltleistung	1380 W
Anzahl der Ausgänge	1
Max. Steuerstrom	24 mA
Schutzart (IP)	IP2X
Min. Tiefe der Gerätedose	36 mm

Bestimmungsgemäßer Gebrauch
Schalten und Helligkeitseinstellung für Leuchten mit DALI Schnittstelle
Bedienung mit geeigneten eNet-Funksendern
Montage in Gerätedose mit Abmessungen nach DIN 49073 in Kombination mit einer geeigneten Abdeckung
Montage in Aufputzgehäuse oder Einbauadapter Mini-Gehäuse (Art.-Nr. FM-EBG) für Zwischendecken

Produkteigenschaften
Gemeinsame Bedienung aller angeschlossenen DALI Vorschaltgeräte (Broadcast)
Elektronischer Kurzschlussschutz der DALI Versorgung mit dauerhafter Abschaltung nach 8 Sekunden
Elektronischer Übertemperaturschutz der DALI Versorgung mit Selbsthaltung
DALI Versorgung für maximal 12 DALI Teilnehmer
Parallelschalten von bis zu 6 DALI Steuergeräten mit der Möglichkeit bis zu 72 Teilnehmer zu versorgen
Einschalthelligkeit dauerhaft speicherbar
Minimalhelligkeit dauerhaft speicherbar
Szenenbetrieb möglich
Statusanzeige mit LED
Statusrückmeldung an Funksender
DALI Vorschaltgeräte mit Taste Prog schaltbar

Mit eNet-Server einstellbar:
Maximalhelligkeit
Dimmgeschwindigkeit
Ein-/ Ausschaltverzögerung
Auf-/ Abdimmrampe
Abschaltwarnung
Bediensperren
Dauer-Ein, Dauer-Aus
Hotelfunktion
Nachlaufzeit
Zusatzfunktionen mit eNet-Server:
Vollverschlüsselte Funkübertragung (AES-CCM) ab eNet Server Softwareversion 2.0
Update der Gerätesoftware
Repeaterfunktion
Fehlerspeicher auslesen
Nennspannung: AC V ~
Netzfrequenz: 50/60 Hz
Leistungsaufnahme: max. 2 W
Umgebungstemperatur: -25 ... +70 °C
DALI-Systemspannung: DC 16 V
Ausgangsstrom: max. 24 mA
Anzahl DALI Teilnehmer: max. 12
Leistungsreduzierung
Anzahl DALI Teilnehmer über 45 °C: max. 8
Anzahl parallele Steuergeräte: max. 6
Anschlussart: Schraubklemmen
eindrähtig: 1 x 0,75 ... 4 mm2
feindrähtig mit Aderendhülse: 1 x 0,75 ... 2,5 mm2
Maße (Ø x H): 53 x 28 mm
Funkfrequenz: 868,0 ... 868,6 MHz
Sendeleistung: max. 20 mW
Sendereichweite im Freifeld: typ. 100 m
Empfängerkategorie: 2

Art.-Nr. FMSTD8UP
EAN 4011377086715
