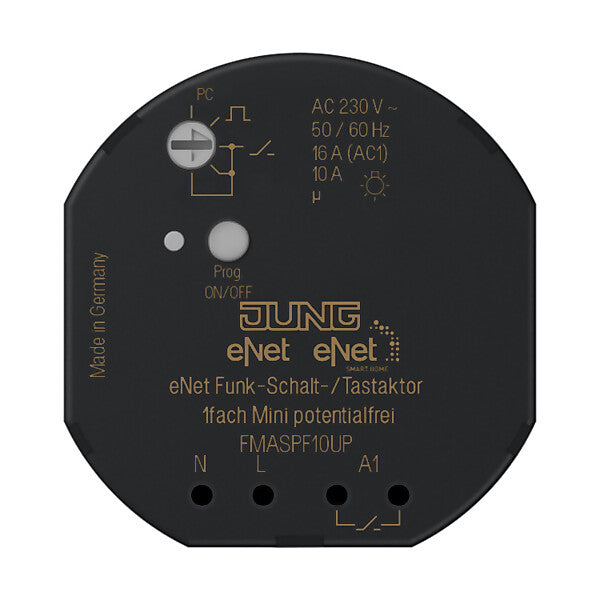

JUNG Funk-Aktor 1-kanalig, UP FM AS PF 10 UP

Merkmal	Wert
Bussystem KNX	nein
Bussystem KNX-RF (Funk)	nein
Bussystem KNX Secure	nein
Bussystem KNX Secure-RF (Funk)	nein
Bussystem Funkbus	ja
Bussystem LON	nein
Bussystem Powernet	nein
Andere Bussysteme	eNet
Funk bidirektional	ja
Montageart	Unterputz
Vor Ort-/Handbedienung	nein
Mit LED-Anzeige	nein
Max. Schaltleistung	2300 W
Geeignet für C-Last	ja
Max. Anzahl der Schaltausgänge	1
Max. Schaltstrom	16 A
Bemessungsbetriebsspannung	230 V
Verschiedene Phasen anschließbar	nein
Leistungsaufnahme	1 W
Mit Busankopplung	ja
Busmodul abnehmbar	nein
Modulare Erweiterungsmöglichkeit	nein

Bestimmungsgemäßer Gebrauch
Schalten von Beleuchtung
Bedienung mit geeigneten eNet-Funksendern
Montage in Gerätedose mit Abmessungen nach DIN 49073 in Kombination mit einer geeigneten Abdeckung
Montage in Aufputzgehäuse oder Einbauadapter Mini-Gehäuse (Art.-Nr. FM-EBG) für Zwischendecken

Produkteigenschaften
Betriebsartenschalter zur Schalt-/Tastaktor-Umschaltung oder Parametrierung über eNet-Server
Statusrückmeldung an Funksender
Szenenbetrieb möglich
Ausgang mit Taste Prog schaltbar
Statusanzeige mit LED
Schaltbetrieb:
Einschalttelegramm: Gerät schaltet ein
Ausschalttelegramm: Gerät schaltet aus

Tastbetrieb:
Der Relaiskontakt bleibt so lange geschlossen wie Ein- oder Ausschalttelegramme empfangen werden
Die maximale Einschaltdauer beträgt 60 Sekunden

Mit eNet-Server einstellbar:
Blinkfunktion
Nachlaufzeit
Ein-/ Ausschaltverzögerung
Schließer- oder Öffnerbetrieb
Abschaltwarnung
Minimale Schaltwiederholzeit
Bediensperren
Dauer-Ein, Dauer-Aus
Zusatzfunktionen mit eNet-Server:
Vollverschlüsselte Funkübertragung (AES-CCM) ab eNet Server Softwareversion 2.0
Update der Gerätesoftware
Repeaterfunktion
Fehlerspeicher auslesen
Nennspannung: AC 230 V ~
Netzfrequenz: 50/60 Hz
Umgebungstemperatur: -25 ... +70 °C
Schaltstrom bei 35 °C
Ohmsch: 16 A (AC1)
Bei Schaltstrom > 10 A Anschlussleitung 2,5 mm2
Leuchtstofflampen: 4 AX
Kontaktart: µ
Standby-Leistung: 0,5 W
Anschlussleistung bei 35 °C
Glühlampen: 2300 W
HV-Halogenlampen: 2000 W
Elektronische Trafos: 1500 W
Induktive Trafos: 1000 VA
HV-LED-Lampen: typ. 500 W
Kompaktleuchtstofflampen: typ. 500 W
Leuchtstofflampen unkompensiert: 920 VA
Kapazitive Last: 690 VA (560 µF)
Anschlussart: Schraubklemmen
eindrähtig: 1 x 0,75 ... 4 mm2
feindrähtig mit Aderendhülse: 1 x 0,75 ... 2,5 mm2
Maße (Ø x H): 53 x 28 mm
Funkfrequenz: 868,0 ... 868,6 MHz
Sendeleistung: max. 20 mW
Sendereichweite im Freifeld: typ. 100 m
Empfängerkategorie: 2

Art.-Nr. FMASPF10UP
EAN 4011377086845
