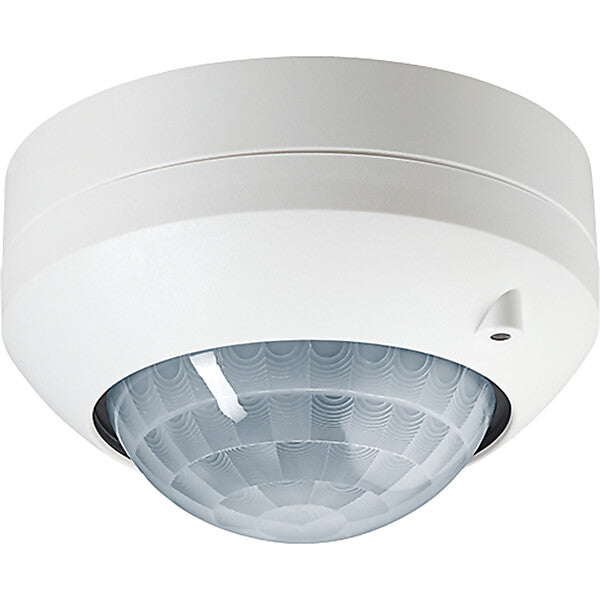

JUNG Decken-/Präsenzmelder integr.Leist.Teil AP DWPM K 360 WW

Merkmal	Wert
Ausführung	Präsenzmelder
Bewegungsmelder-/Präsenzmelder-Technologie	sonstige
Konstantlichtregelung	nein
HLK-Ansteuerung	nein
Zwangsabschaltung	ja
Tierschneise	nein
Unterkriechschutz	nein
Rückfeldüberwachung	nein
Vernetzbar	ja
Scanwinkel	360 °
Optimale Montagehöhe	3 m
Treppenlichtautomatik	nein
Überbrückungsschalter	nein
Max. Reichweite zu einer Seite	10 m
Max. Präsenzbereich	314 m²
Max. Reichweite frontal	10 m
Durchmesser Erfassungsfeld auf Fußboden	20 m
Geeignet für drahtlose Übertragung	nein
Fernbedienbar	ja
Mit Fernbedienung	ja
Ansprechempfindlichkeit einstellbar	ja
Ansprechhelligkeit einstellbar	ja
Mit Signaleinheit	ja
Teach-Funktion für Ansprechhelligkeit	ja
Abdimmfunktion mit Dimmeinsatz	nein
Montageart	Aufputz
Geeignet für Deckenmontage	ja
Deckeneinbau ohne Einbaudose	nein
Geeignet für Wandmontage	nein
Anschlussart	Schraubklemme
Werkstoff	Kunststoff
Werkstoffgüte	sonstige
Halogenfrei	ja
Ausführung der Oberfläche	glänzend
Antibakterielle Behandlung	nein
Farbe	alpinweiß
RAL-Nummer (ähnlich)	9016
Transparent	nein
Schutzart (IP)	IP20
Spannungsart	AC
Frequenz	50 Hz
Nennspannung	110 V
Min. Einschaltdauer	10 s
Max. Einschaltdauer	30 min
Ausschaltverzögerung	120 s
Einschaltverzögerung	0 s
Erfassungswinkel horizontal	0 °
Ansprechhelligkeit	5..1000 lx
Max. Schaltleistung	2300 W
Geeignet für C-Last	ja
Max. Einschaltstrom	16 A
Min. Einschaltstrom	16 A
Nebenstelleneingang	ja
Mit Alarmfunktion	ja
Mit Akustiksensor	nein
Umgebungstemperatur	-5 °C
Tiefe	66 mm
Durchmesser	103 mm
Mit Anschlusskabel	nein
Länge des Anschlusskabels	0 mm
Kompatibel mit Apple HomeKit	nein
Kompatibel mit Google Assistant	nein
Kompatibel mit Amazon Alexa	nein
Kompatibel mit Casambi	nein
IFTTT-Unterstützung verfügbar	nein

mit integriertem Leistungsteil
inklusive IR-Fernbedienung Art.-Nr.: DWPM FB IR K
Bestimmungsgemäßer Gebrauch
Automatisches Schalten von Beleuchtung, abhängig von Wärmebewegung und Umgebungshelligkeit
Deckenmontage, Aufputz im trockenen Innenbereich

Produkteigenschaften
2-Punkt-Lichtregelung
Funktionen einstellbar mit IR-Fernbedienung
Einschränken des Erfassungsfeldes durch Abschalten einzelner Sensoren oder Aufsteckblende
Bedienung mit IR-Fernbedienung, Nebenstelle 2-Draht oder Installationstaster
Teach-Funktion zum Anpassen der Helligkeitsschwelle, in Kombination mit IR-Fernbedienung
Abschaltwarnung
Kurzzeitbetrieb z.B. zum Ansteuern von akustischen Signalgebern
Anzeige-LEDs
Anwesenheitssimulation
Funktion als Dämmerungsschalter
Dynamische Nachlaufzeit
Erweiterung des Erfassungsbereiches durch Parallelschalten mehrerer Geräte
Nennspannung: AC 110 ... 230 V ~
Netzfrequenz: 50/60 Hz
Umgebungstemperatur: -5 ... +45 °C
Standby-Leistung: max. 0,3 W
Leitungsschutzschalter: max. 16 A
Kontaktart: µ
Erfassungswinkel: 360°
Maße (Ø x H): 103 x 66 mm
Montagehöhe: 3,00 m
Erfassungsbereich: Ø ca. 20 m
Empfindlichkeit: 25 ... 100 %
Helligkeitseinstellung: ca. 5 ... 2.000 lx (und Tagbetrieb)
Nachlaufzeit: ca. 10 s ... 30 min
Kurzzeitbetrieb
Impulsdauer: ca. 0,5 s
Impulspause: ca. 3 s
Schaltstrom bei 35 °C
Ohmsch: 16 A (AC1)
Leuchtstofflampen: 4 AX
Anschlussleistung bei AC 230 V ~ und 35 °C
Glühlampen: 2300 W
HV-Halogenlampen: 2000 W
Elektronische Trafos: 1500 W
Induktive Trafos: 1000 VA
HV-LED-Lampen: typ. 400 W
Leuchtstofflampen unkompensiert: 920 VA
Kapazitive Last: 690 VA (560 µF)
Anschlussleistung bei AC 110 V ~ und 35 °C
Glühlampen: 1150 W
HV-Halogenlampen: 1000 W
Elektronische Trafos: 750 W
Induktive Trafos: 500 VA
HV-LED-Lampen: typ. 200 W
Kompaktleuchtstofflampen: typ. 200 W
Leuchtstofflampen unkompensiert: 460 VA
Kapazitive Last: 345 VA (560 µF)
Anschluss
eindrähtig: 1 x 1 ... 2,5 mm2
feindrähtig mit verzinnten Leiterenden: 1 x 0,75 ... 1,5 mm2
Anzahl Nebenstellen
Unbeleuchtete Installationstaster: unbegrenzt
Nebenstelle 2-Draht: unbegrenzt
Gesamtlänge Nebenstellenleitung: max. 100 m
Gesamtlänge Lastleitung: max. 100 m
IR-Fernbedienung
Batterietyp: 1 x Lithium CR 2025 (im Lieferumfang)

Art.-Nr. DWPMK360WW
EAN 4011377146570
