Nachhaltige Energiesysteme > Unterkonstruktion, Software, Zubehör

enwitec electronic Netz- und Anlagenschutz TT_1.0 NA4105-PV-86.3KVATNS

Zubehör/Ersatzteile für regenerative Energieerzeugung

Art.-Nr.
V-E4-0516804
EAN
0695102506767
Hersteller-Art.-Nr.
10018521
Hersteller
enwitec electronic
Zolltarifnummer
85371098

3.868,29 € UVP*

2.352,64 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 3
Verpackungseinheit: 1 Stk.

9 auf Lager - Lieferung 3 bis 5 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Art des Zubehörs/Ersatzteils	Netz- und Anlagenschutz

Beschreibung

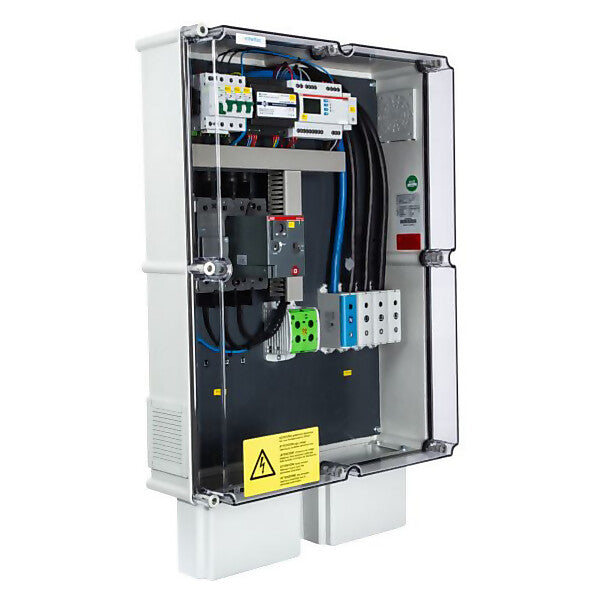

Zentraler NA-Schutz und Kuppelschalter für PV-Anlagen bis 77,6KW/86,3KVA nach VDE-AR-N 4105:2018-11 für Erzeugungseinheiten Typ 2. Zu beachten: Netzvorsicherung vom Typ gG/gL erforderlich! (max. 160A), Netzspannung 3 x 230/400V 50H, Nennstrom 125A (bei cos phi 0.9) 112,5A (bei cos phi 1), Netzform TT- oder TN-S (Allpolige Trennung!), NA-Schutzrelais Tele NA003-M64, FRT-Fähigkeit, Kuppelschalter Noark - Leistungsschalter mit motorischer Wiedereinschaltung, Gehäuse Wandmontage; Gfk-verstärktes Polyestergehäuse mit Schraubdeckel, Montageart Im Innenbereich oder im geschützten Außenbereich (KEINE direkte Bewitterung!), Schutzart IP54, Umgebung max. Umgebungstemperatur 35°C, Kabeleintritt beide unten oder unten und oben; Kabeltülle M63 (23-55mm), Kabeleintritt Steuerteil unten; Kabelverschraubung M20 (7-13mm), Anschlüsse Netz - Tunnelklemmen Kupfer oder Aluminium, 16mm² 95mm², Lasten/PV - Tunnelklemmen Kupfer oder Aluminium, Abmessungen ca. 360 x 720 x 230 (mm) (B x H x T)

Hersteller-Informationen

Art.-Nr. 10018521
EAN 0695102506767

enwitec electronic
enwitec electronic GmbH
Scherrwies 2
DE-84329 Rogglfing
www.enwitec.eu
[email protected]

Dokumente

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
